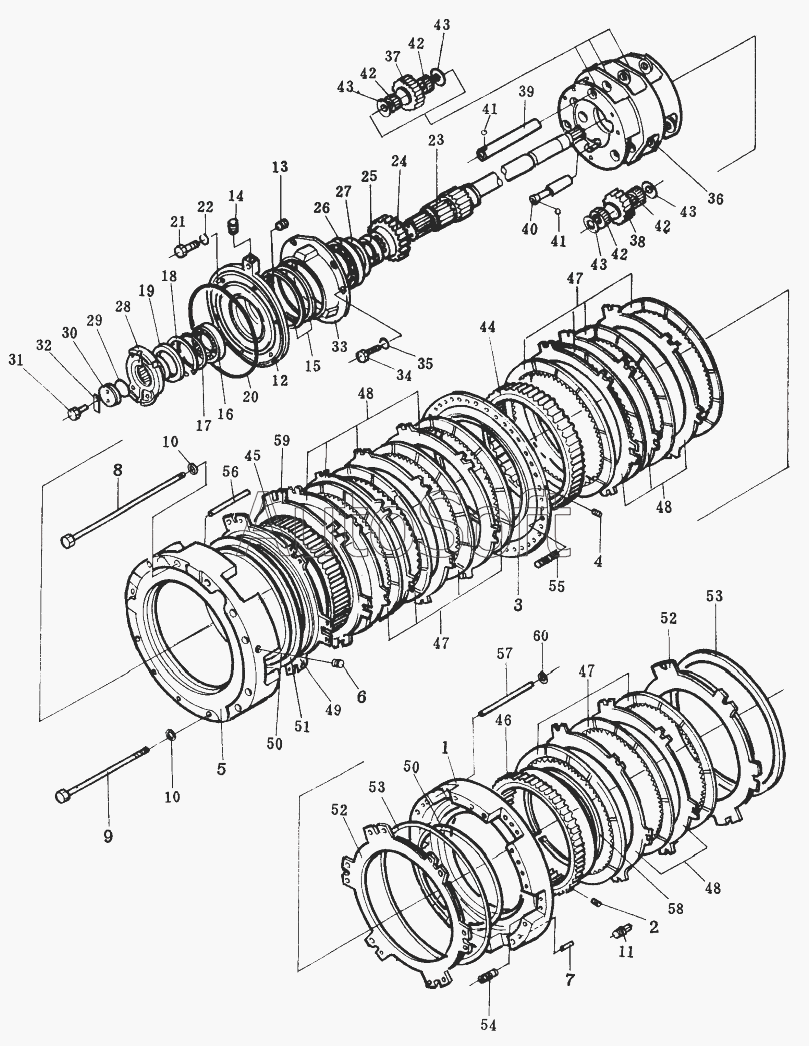

Каталог запасных частей к технике: Shantui SD32 (2005). TRANSMISSION GEAR AND SHAFT
45
30
31
32
33
34
35
36
37
38
39
40
41
41
42
42
42
42
43
43
43
43
44
29
46
47
48
48
48
49
50
50
51
52
52
53
53
54
55
56
57
58
59
60
14
175-15-00226
1
1
2
3
4
5
6
7
8
9
10
10
11
12
13
175-15-00216
15
16
17
17
17
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 175-15-00216 | 1***6 | Transmission assy | |
| 175-15-00226 | 1***6 | Transmission assy | |
| 1 | 1***0 | housing assy | |
| 1 | 1***0 | housing | |
| 2 | 1***0 | Заглушка | |
| 3 | 1***2 | plate | |
| 4 | 1***0 | Заглушка | |
| 5 | 1***9 | housing | |
| 6 | 1***0 | Заглушка | |
| 7 | 0***8 | Фиксирующий штифт | |
| 8 | 1***2 | bolt | |
| 9 | 1***2 | bolt | |
| 10 | 1***0 | Шайба | |
| 11 | 0***0 | Втулка | |
| 12 | 1***1 | cage | |
| 13 | 1***0 | Заглушка | |
| 14 | 0***1 | Заглушка | |
| 15 | 0***5 | Герметичное кольцо | |
| 16 | 0***6 | Подшипник | |
| 17 | 1***0 | Прокладка | |
| 18 | 1***0 | ring, snap | |
| 19 | 0***0 | Герметик | |
| 20 | 0***0 | Кольцо | |
| 21 | 0***5 | Болт | |
| 22 | 0***6 | Рессорная шайба | |
| 23 | 1***2 | shaft | |
| 24 | 1***2 | gear, sun, follower | |
| 25 | 1***1 | Прокладка | |
| 26 | 0***4 | Подшипник | |
| 27 | 1***0 | Стопорное кольцо | |
| 28 | 1***1 | №Ш coupling, universal | |
| 29 | 0***5 | O-ring | |
| 30 | 1***0 | Держатель | |
| 31 | 0***0 | Болт | |
| 32 | 0***2 | Замковая пластина | |
| 33 | 1***1 | cage, bearing | |
| 34 | 0***0 | Болт | |
| 35 | 0***6 | Рессорная шайба | |
| 36 | 1***2 | carrier, planetary | |
| 37 | 1***1 | gear | |
| 38 | 1***1 | gear | |
| 39 | 1***2 | shaft | |
| 40 | 1***2 | shaft | |
| 41 | 0***5 | Стальной шарик | |
| 42 | 0***5 | bearing | |
| 43 | 0***5 | Стопорная шайба | |
| 44 | 1***0 | gear, ring | |
| 45 | 1***0 | gear, ring | |
| 46 | 1***2 | gear, ring, 3rd | |
| 47 | 1***5 | disk, clutch | |
| 48 | 1***1 | Прокладочная пластина | |
| 49 | 1***0 | piston | |
| 50 | 1***0 | ring, seal | |
| 51 | 1***0 | ring, seal | |
| 52 | 1***0 | piston | |
| 53 | 1***0 | ring, seal | |
| 54 | 1***0 | Рессора | |
| 55 | 1***0 | spring | |
| 56 | 1***0 | pin | |
| 57 | 1***0 | pin | |
| 58 | 1***0 | Стопорное кольцо | |
| 59 | 1***0 | plate | |
| 60 | 1***0 | Рессора (в форме шайбы) |
