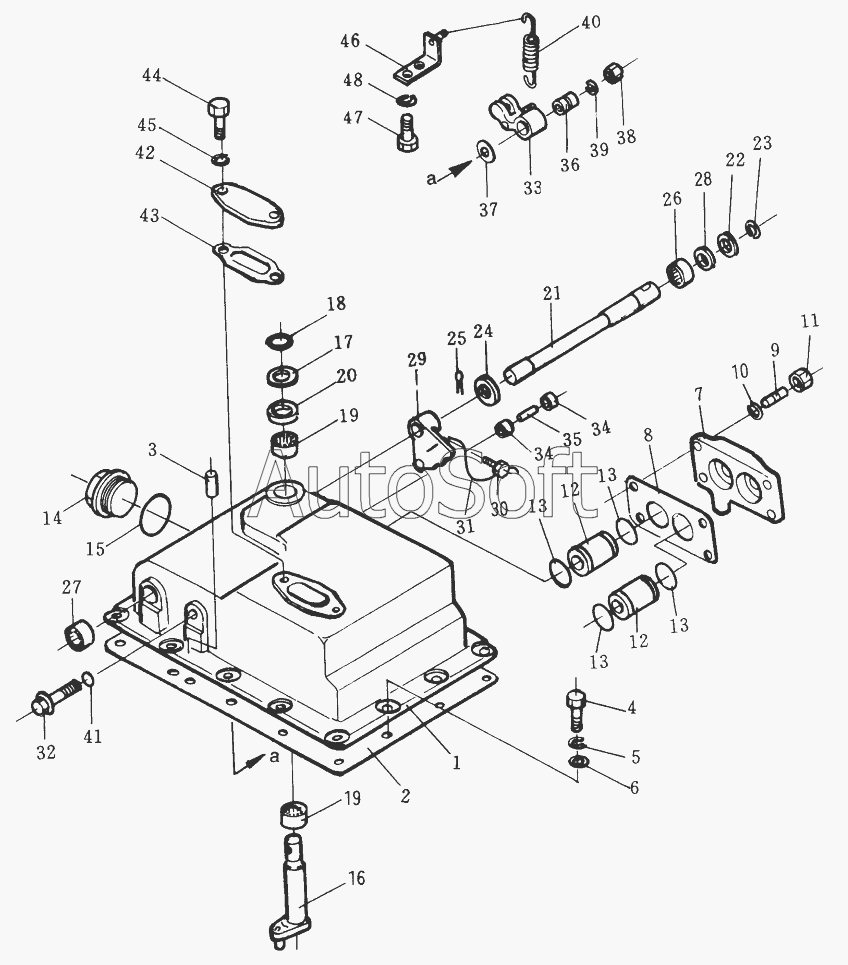

Каталог запасных частей к технике: Shantui SD32 (2005). COVER AND VALVE CONTROL LEVER
1
2
3
4
5
6
7
8
9
10
11
12
12
13
13
13
13
14
15
16
17
18
19
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 155-15-00370 | 1***0 | control valve assy | |
| 175-15-00216 | 1***6 | Transmission assy | |
| 1 | 1***0 | Крышка | |
| 2 | 1***0 | Уплотнительная прокладка | |
| 3 | 0***0 | Фиксирующий штифт | |
| 4 | 0***5 | Болт | |
| 5 | 0***0 | Шайба | |
| 6 | 0***6 | Шайба | |
| 7 | 1***0 | Крышка | |
| 8 | 1***0 | Уплотнительная прокладка | |
| 9 | 0***5 | Двойной болт | |
| 10 | 0***0 | Шайба | |
| 11 | 0***8 | Гайка | |
| 12 | 1***0 | Втулка | |
| 13 | 0***8 | Кольцо | |
| 14 | 0***3 | Заглушка | |
| 15 | 0***4 | Кольцо | |
| 16 | 1***0 | Рычаг | |
| 17 | 1***0 | Шайба | |
| 18 | 0***2 | Ring snap | |
| 19 | 0***6 | Игольчатый подшипник | |
| 20 | 1***0 | Сальник | |
| 21 | 1***0 | Вал | |
| 22 | 1***0 | Шайба | |
| 23 | 0***2 | Ring snap | |
| 24 | 1***0 | Стопор | |
| 25 | 0***0 | Открытое кольцо | |
| 26 | 0***6 | Игольчатый подшипник | |
| 27 | 0***6 | Подшипник | |
| 28 | 1***0 | Сальник | |
| 29 | 1***0 | Рычаг | |
| 30 | 1***0 | Болт | |
| 31 | 0***0 | Железная проволока 19# | |
| 32 | 1***0 | Болт | |
| 33 | 1***0 | Рычаг | |
| 34 | 1***0 | Ролик | |
| 35 | 1***0 | Палец | |
| 36 | 1***0 | Втулка | |
| 37 | 1***0 | Шайба | |
| 38 | 0***8 | Гайка | |
| 39 | 0***0 | Шайба | |
| 40 | 1***0 | Рессора | |
| 41 | 0***3 | Кольцо | |
| 42 | 1***0 | Прокладочная пластина | |
| 43 | 1***0 | Уплотнительная прокладка | |
| 44 | 0***0 | Болт | |
| 45 | 0***0 | Шайба | |
| 46 | 1***0 | Держатель | |
| 47 | 0***0 | Болт | |
| 48 | 0***0 | Шайба |
