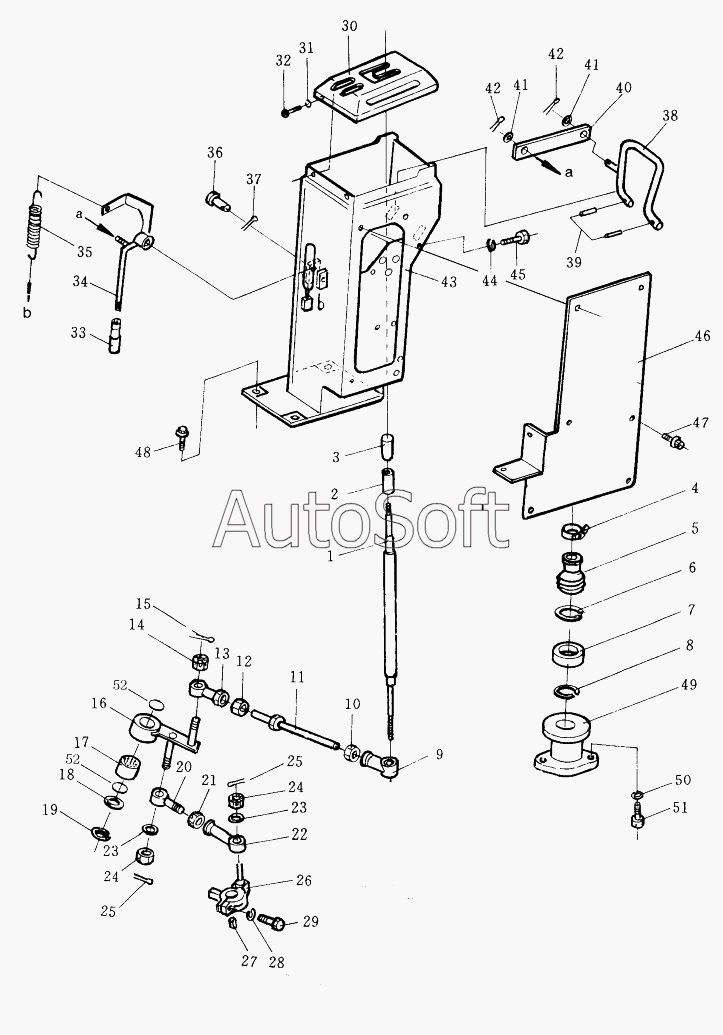

Каталог запасных частей к технике: Shantui SD32 (2005). GEAR SHIFT LEVER
40
28
29
30
31
32
33
34
35
36
37
38
39
27
41
41
42
42
43
44
45
46
47
48
49
50
51
52
52
14
2
3
4
5
6
7
8
9
10
11
12
13
1
15
16
17
18
19
20
21
22
23
23
24
24
25
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***1 | lever | |
| 2 | 0***0 | Втулка | |
| 3 | 0***0 | Ручка | |
| 4 | 0***9 | clip | |
| 5 | 1***0 | hose | |
| 6 | 0***2 | Кольцо стопорное | |
| 7 | 1***0 | bushing | |
| 8 | 0***0 | ring, snap | |
| 9 | 0***6 | Подшипник концевой | |
| 10 | 0***6 | Гайка М10х1.25 левая | |
| 11 | 0***4 | lever | |
| 12 | 0***8 | Гайка | |
| 13 | 0***6 | Подшипник концевой | |
| 14 | 0***8 | Гайка | |
| 15 | 0***8 | Разводной шплинт | |
| 16 | 1***0 | linkage | |
| 17 | 0***6 | Игольчатый подшипник | |
| 18 | 0***2 | Шайба | |
| 19 | 0***2 | Упорное кольцо | |
| 20 | 0***1 | Подшипник концевой | |
| 21 | 0***8 | Гайка | |
| 22 | 0***6 | Подшипник концевой | |
| 23 | 0***2 | ring, snap | |
| 24 | 0***8 | Гайка | |
| 25 | 0***8 | Разводной шплинт | |
| 26 | 1***1 | linkage | |
| 27 | 0***6 | key | |
| 28 | 0***5 | Шайба | |
| 29 | 0***0 | Болт | |
| 30 | 1***2 | plate | |
| 31 | 0***3 | Шайба | |
| 32 | 0***6 | Винт | |
| 33 | 0***0 | Ручка | |
| 34 | 1***2 | lever | |
| 35 | 1***0 | spring | |
| 36 | 0***8 | shaft | |
| 37 | 0***6 | Pin | |
| 38 | 1***1 | lever | |
| 39 | 0***0 | Разводной шплинт | |
| 40 | 1***1 | lever | |
| 41 | 0***0 | Washer | |
| 42 | 0***0 | Разводной шплинт | |
| 43 | 1***5 | case | |
| 44 | 0***2 | Шайба | |
| 45 | 0***5 | Болт | |
| 46 | 1***3 | plate | |
| 47 | 1***0 | bolt | |
| 48 | 1***0 | screw | |
| 49 | 1***0 | bracket | |
| 50 | 0***2 | Шайба | |
| 51 | 0***5 | Болт | |
| 52 | 0***4 | Защитное кольцо подшипника |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
