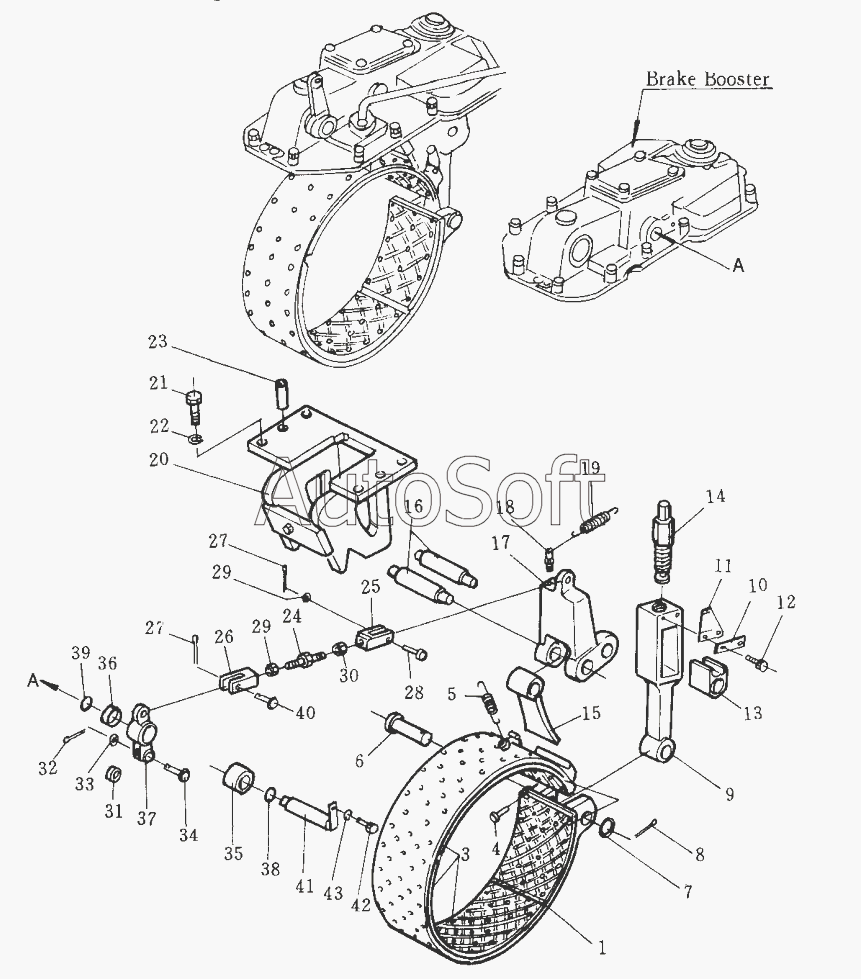

Каталог запасных частей к технике: Shantui SD32 (2005). BRAKE BAND AND LINKAGE
1
1
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
21
22
23
24
25
26
27
27
28
29
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 175-33-00080 | 1***0 | brake band assy | |
| 175-33-00090 | 1***0 | brake band assy | |
| 1 | 1***0 | brake band | |
| 1 | 1***0 | brake band | |
| 2 | 1***0 | lining, brake | |
| 3 | 1***0 | lining, brake | |
| 4 | 0***4 | rivet, brake lining | |
| 5 | 1***0 | Рессора | |
| 6 | 1***0 | pin | |
| 7 | 1***0 | washer | |
| 8 | 0***0 | pin | |
| 9 | 1***1 | rod | |
| 10 | 1***0 | Замковая пластина | |
| 11 | 1***0 | Рессора | |
| 12 | 0***6 | Болт | |
| 13 | 1***0 | Блок | |
| 14 | 1***2 | bolt, adjusting | |
| 15 | 1***0 | end block | |
| 16 | 1***0 | Вал | |
| 17 | 1***1 | rod | |
| 18 | 1***0 | Гнездо | |
| 19 | 1***1 | Рессора | |
| 20 | 1***1 | bracket L.H | |
| 20 | 1***1 | bracket R.H | |
| 21 | 0***5 | Болт | |
| 22 | 0***0 | Шайба | |
| 23 | 1***0 | Фиксирующий штифт | |
| 24 | 1***1 | rod | |
| 25 | 1***0 | yoke | |
| 26 | 1***0 | yoke | |
| 27 | 0***8 | pin | |
| 28 | 1***0 | pin | |
| 29 | 0***1 | nut | |
| 30 | 1***2 | nut | |
| 31 | 1***0 | Ролик | |
| 32 | 0***6 | Pin | |
| 33 | 0***6 | Шайба | |
| 34 | 0***5 | Палец | |
| 35 | 1***0 | washer | |
| 36 | 1***0 | Втулка | |
| 37 | 1***3 | lever | |
| 38 | 0***0 | Кольцо | |
| 39 | 0***5 | Кольцо | |
| 40 | 1***0 | pin | |
| 41 | 1***2 | Вал | |
| 42 | 0***5 | Болт | |
| 43 | 0***0 | Шайба |
