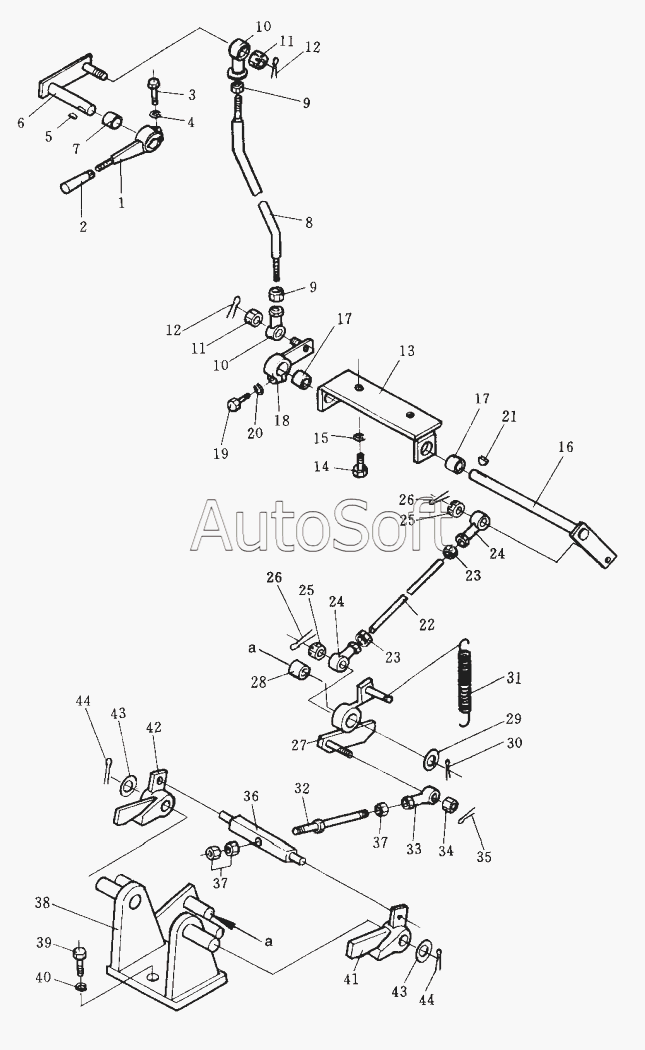

Каталог запасных частей к технике: Shantui SD32 (2005). PARKING BRAKE LEVER
34
24
24
25
25
26
26
27
28
29
30
31
32
33
23
23
35
36
37
37
38
39
40
41
42
43
43
44
44
12
12
2
3
4
5
6
7
8
9
9
10
10
11
11
1
13
14
15
16
17
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | lever | |
| 2 | 0***0 | Ручка | |
| 3 | 0***0 | Болт | |
| 4 | 0***5 | Шайба | |
| 5 | 0***6 | key | |
| 6 | 1***1 | lever | |
| 7 | 0***5 | Втулка | |
| 8 | 1***1 | rod | |
| 9 | 0***6 | Гайка | |
| 10 | 0***7 | Joint bearing | |
| 11 | 0***9 | Гайка | |
| 12 | 0***6 | Разводной штифт 2х16 | |
| 13 | 1***0 | bracket | |
| 14 | 0***0 | Болт | |
| 15 | 0***2 | Шайба | |
| 16 | 1***1 | lever | |
| 17 | 0***5 | Втулка | |
| 18 | 1***2 | lever | |
| 19 | 0***0 | Болт | |
| 20 | 0***5 | Шайба | |
| 21 | 0***6 | key | |
| 22 | 0***3 | rod | |
| 23 | 0***6 | Гайка | |
| 24 | 0***7 | Joint bearing | |
| 25 | 0***9 | Гайка | |
| 26 | 0***6 | Разводной штифт 2х16 | |
| 27 | 1***3 | lever | |
| 28 | 1***0 | bushing | |
| 29 | 0***6 | Шайба | |
| 30 | 0***6 | Pin | |
| 31 | 1***0 | spring | |
| 32 | 1***1 | rod | |
| 33 | 0***7 | Joint bearing | |
| 34 | 0***9 | Гайка | |
| 35 | 0***6 | Разводной штифт 2х16 | |
| 36 | 1***0 | bar | |
| 37 | 0***6 | Гайка | |
| 38 | 1***2 | bracket | |
| 39 | 0***0 | Болт | |
| 40 | 0***5 | Шайба | |
| 41 | 1***1 | pawl, L.H | |
| 42 | 1***1 | pawl, R.H | |
| 43 | 0***2 | Шайба | |
| 44 | 0***8 | Разводной шплинт |
