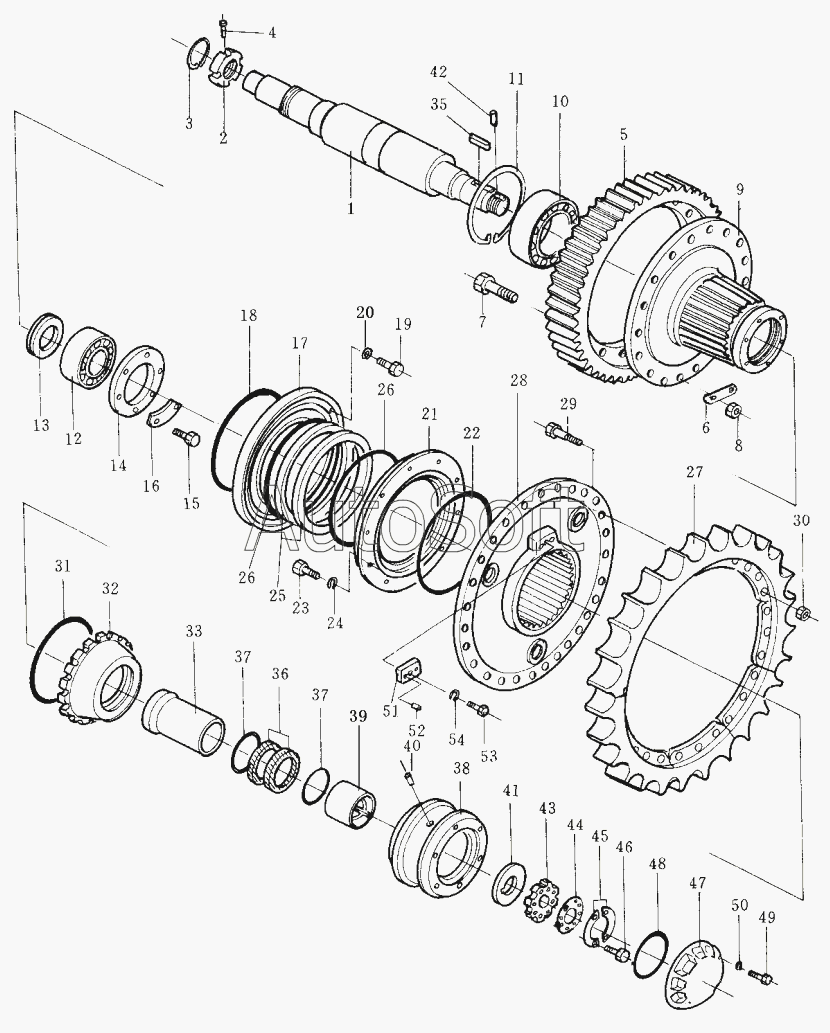

Каталог запасных частей к технике: Shantui SD32 (2005). FINAL DRIVE GEAR SHAFT AND SPROCKET
41
28
29
30
31
32
33
35
36
37
37
38
39
40
27
42
43
44
45
46
47
48
49
50
51
52
53
54
15
2
3
4
5
6
7
8
9
10
11
12
13
14
1
16
17
18
19
20
21
22
23
24
25
26
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 170-27-00021 | 1***1 | Болт | |
| 175-27-00120 | 1***0 | floating seal assy | |
| 1 | 1***3 | shaft, sprocket | |
| 2 | 1***2 | Гайка | |
| 3 | 1***0 | Кольцо | |
| 4 | 1***0 | Кольцо | |
| 5 | 1***2 | gear, ring | |
| 6 | 1***0 | plate, lock | |
| 7 | 1***1 | Разряд | |
| 8 | 0***9 | nut | |
| 9 | 1***4 | hub, gear | |
| 10 | 0***4 | bearing | |
| 11 | 0***0 | ring, snap | |
| 12 | 1***0 | Упорное кольцо | |
| 13 | 1***1 | spacer | |
| 14 | 1***0 | flange | |
| 15 | 0***0 | Болт | |
| 16 | 1***0 | Подшипник | |
| 17 | 1***2 | Замковая шайба | |
| 18 | 0***0 | Кольцо | |
| 19 | 0***0 | Болт | |
| 20 | 0***6 | Рессорная шайба | |
| 21 | 1***2 | Болт | |
| 22 | 0***0 | Кольцо | |
| 23 | 0***0 | Болт | |
| 24 | 0***6 | Рессорная шайба | |
| 25 | 1***3 | Рессорная шайба | |
| 26 | 1***0 | Герметичное кольцо | |
| 27 | 1***5 | teeth, sprocket | |
| 28 | 1***4 | hub, sprocket | |
| 29 | 1***0 | bolt | |
| 30 | 0***0 | nut | |
| 31 | 0***5 | Кольцо | |
| 32 | 1***0 | nut | |
| 33 | 1***1 | collar | |
| 35 | 0***0 | key | |
| 36 | 1***1 | floating seal | |
| 37 | 1***0 | O-ring | |
| 38 | 1***0 | seat, support | |
| 39 | 1***1 | bushing | |
| 40 | 0***8 | Фиксирующий штифт | |
| 41 | 1***5 | washer | |
| 42 | 1***0 | Pin dowel | |
| 43 | 1***2 | nut | |
| 44 | 1***0 | plate, lock | |
| 45 | 1***0 | plate, lock | |
| 46 | 0***5 | Болт | |
| 47 | 1***2 | cover | |
| 48 | 0***5 | O-ring | |
| 49 | 0***5 | Болт | |
| 50 | 0***8 | Шайба | |
| 51 | 1***0 | Стопор | |
| 52 | 1***0 | Фиксирующий штифт | |
| 53 | 0***5 | Болт | |
| 54 | 0***8 | Шайба |
