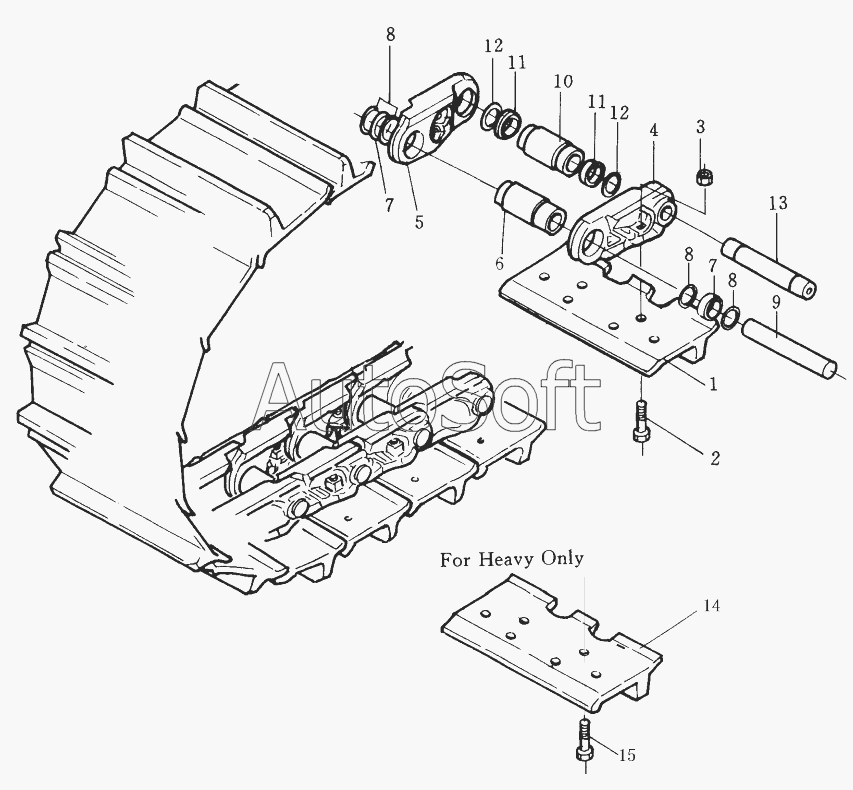

Каталог запасных частей к технике: Shantui SD32 (2005). TRACK SHOE(MASTER PIN TYPE)(STD)
228МС-41156
1
2
3
4
5
6
7
7
8
8
8
9
10
11
11
12
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 228МС-41000 | 2***0 | track link assy | |
| 228МС-41156 | 2***6 | track shoe assy | |
| 1 | 2***6 | track shoe | |
| 2 | 2***2 | bolt | |
| 3 | 2***1 | nut | |
| 4 | 2***1 | link, track, L.H | |
| 5 | 2***1 | link, track, R.H | |
| 6 | 2***1 | bushing, regular | |
| 7 | 2***1 | spacer, regular | |
| 8 | 2***3 | washer | |
| 9 | 2***1 | pin, regular | |
| 10 | 2***2 | bushing, master | |
| 11 | 2***2 | spacer, master | |
| 12 | 2***3 | washer | |
| 13 | 2***2 | pin, master | |
| 14 | 1***3 | track shoe, heavy | |
| 15 | 2***2 | bolt |
