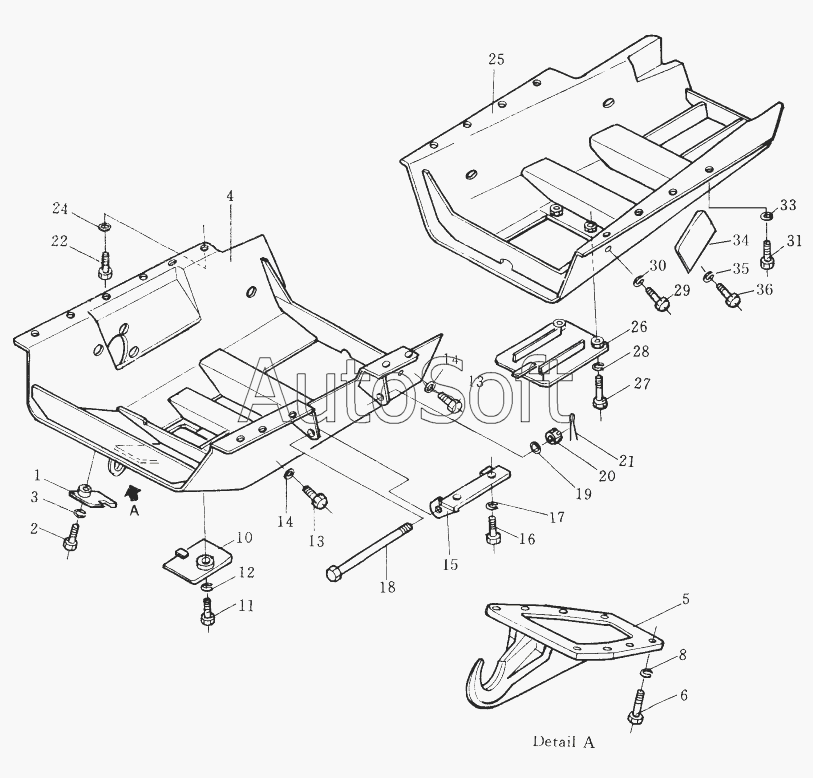

Каталог запасных частей к технике: Shantui SD32 (2005). BOTTOM GUARD
19
36
35
34
33
31
30
29
28
27
26
25
24
22
21
20
1
18
17
16
15
14
14
13
13
12
11
10
8
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | cover | |
| 2 | 0***5 | Болт | |
| 3 | 0***2 | Шайба | |
| 4 | 1***0 | cover, under, front | |
| 5 | 1***0 | hook | |
| 6 | 0***5 | bolt | |
| 8 | 0***0 | Шайба | |
| 10 | 1***0 | cover | |
| 11 | 0***5 | Болт | |
| 12 | 0***2 | Шайба | |
| 13 | 0***5 | Bolt | |
| 14 | 0***0 | Уплотнительная шайба | |
| 15 | 1***1 | bracket | |
| 16 | 0***5 | Bolt | |
| 17 | 0***0 | Уплотнительная шайба | |
| 18 | 1***1 | bolt | |
| 19 | 0***5 | Шайба | |
| 20 | 0***3 | nut | |
| 21 | 0***5 | pin, cotter | |
| 22 | 0***5 | Bolt | |
| 24 | 0***0 | Уплотнительная шайба | |
| 25 | 1***9 | cover, under, rear | |
| 26 | 1***0 | cover | |
| 27 | 0***5 | Болт | |
| 28 | 0***2 | Шайба | |
| 29 | 0***5 | Bolt | |
| 30 | 0***0 | Уплотнительная шайба | |
| 31 | 0***5 | Bolt | |
| 33 | 0***0 | Уплотнительная шайба | |
| 34 | 2***0 | cover | |
| 35 | 0***5 | Болт | |
| 36 | 0***2 | Шайба |
