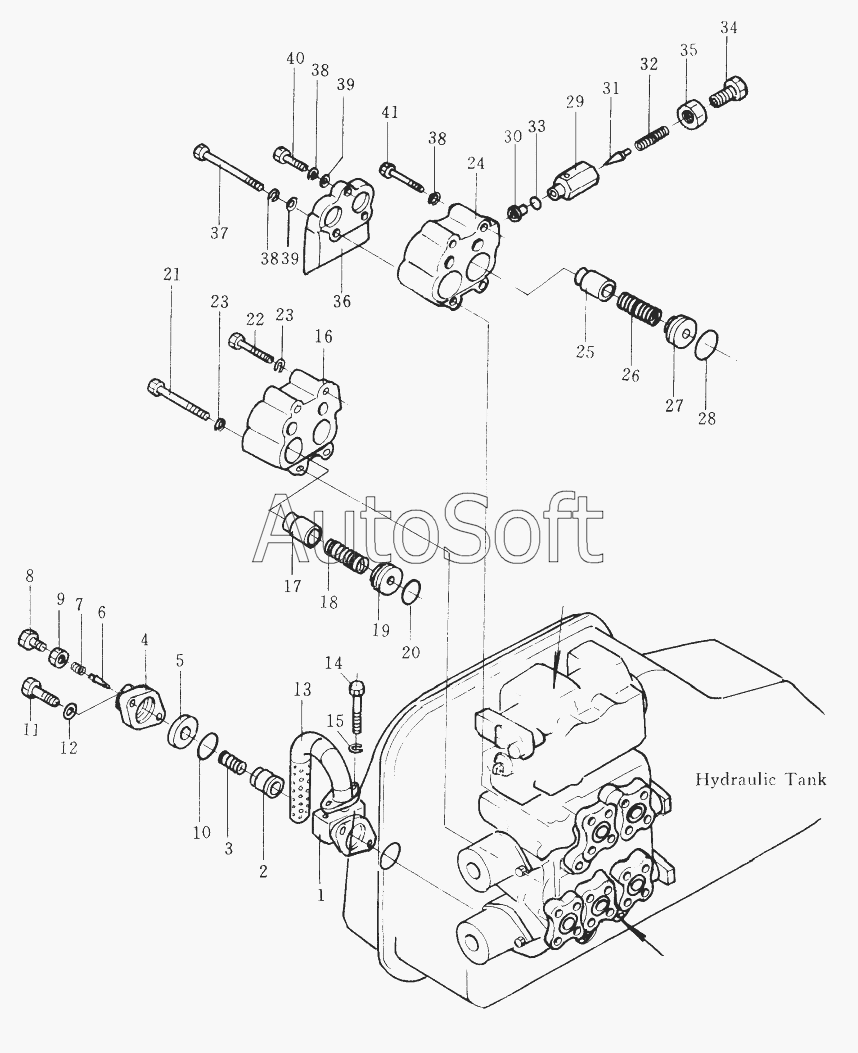

Каталог запасных частей к технике: Shantui SD32 (2005). BLADE LIFT AND RIPPER CONTROL VALV
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
38
38
39
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 701-40-51002 | 7***2 | main relief valve assy | |
| 701-40-61002 | 7***2 | suction valve assy | |
| 701-40-62002 | 7***2 | safety and suction assy | |
| 701-43-24002 | 7***2 | valve assy | |
| 1 | 7***1 | body, main relief valve | |
| 2 | 7***0 | element, main relief valve | |
| 3 | 7***0 | Рессора | |
| 4 | 7***0 | case, pilot valve | |
| 5 | 7***1 | Гнездо клапана | |
| 6 | 7***0 | Подъемный клапан | |
| 7 | 7***0 | spring, poppet | |
| 8 | 7***0 | Подъемный клапан | |
| 9 | 7***0 | Гайка | |
| 10 | 0***8 | Кольцо | |
| 11 | 0***5 | Болт | |
| 12 | 0***2 | Рессорная шайба | |
| 13 | 7***0 | tube, baffle | |
| 14 | 0***0 | Болт | |
| 15 | 0***0 | Шайба | |
| 16 | 7***2 | Корпус клапана | |
| 17 | 7***0 | Клапан | |
| 18 | 7***1 | Рессора | |
| 19 | 7***0 | Гнездо | |
| 20 | 0***0 | Кольцо | |
| 21 | 0***0 | bolt | |
| 22 | 0***5 | bolt | |
| 23 | 0***2 | Рессорная шайба | |
| 24 | 7***2 | body, suction valve | |
| 25 | 7***0 | Клапан | |
| 26 | 7***1 | Рессора | |
| 27 | 7***0 | Гнездо | |
| 28 | 0***0 | Кольцо | |
| 29 | 7***2 | body, safety valve | |
| 30 | 7***2 | seat, valve | |
| 31 | 7***2 | poppet, valve | |
| 32 | 7***0 | spring | |
| 33 | 0***4 | Кольцо | |
| 34 | 7***0 | plug | |
| 35 | 0***8 | nut | |
| 36 | 7***1 | body, valve | |
| 37 | 0***5 | bolt | |
| 38 | 0***2 | Рессорная шайба | |
| 39 | 0***5 | Уплотнительная шайба | |
| 40 | 0***5 | bolt | |
| 41 | 0***5 | bolt |
