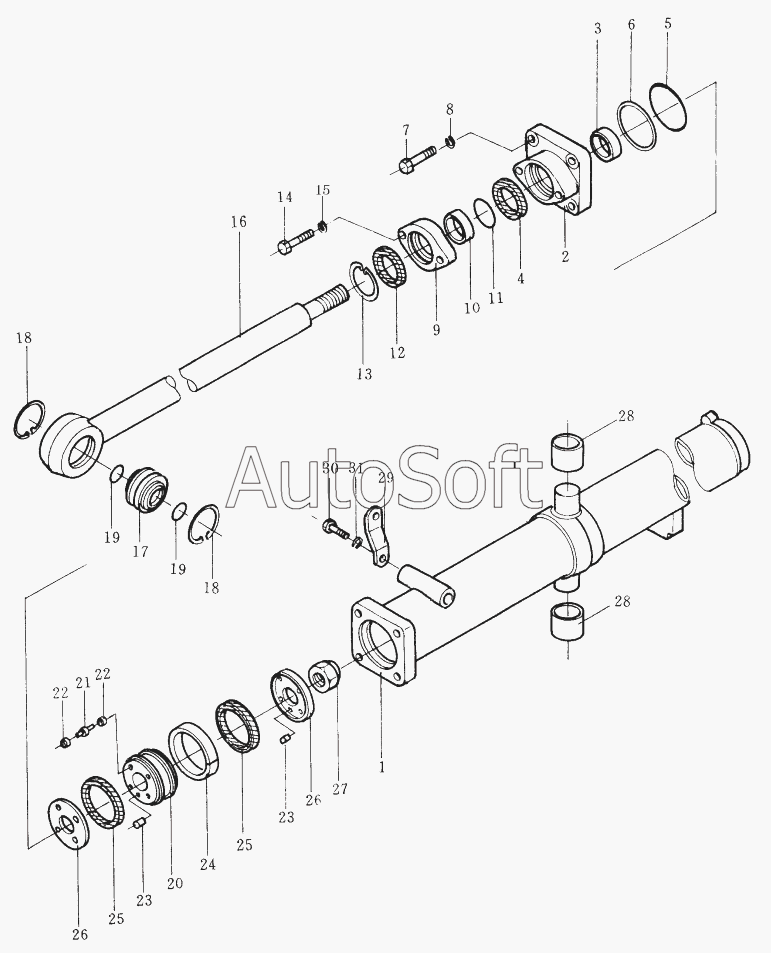

Каталог запасных частей к технике: Shantui SD32 (2005). BLADE LIFT CYLINDER
175-63-13300
175-63-13400
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
19
20
21
22
22
23
23
24
25
25
26
26
27
28
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 175-63-13300 | 1***0 | Цилиндр подъема отвала в сборе SD-32 | |
| 175-63-13400 | 1***0 | Цилиндр подъема отвала в сборе SD-32 | |
| 1 | 1***1 | cylinder | |
| 2 | 1***1 | head, cylinder | |
| 3 | 0***0 | bushing | |
| 4 | 7***0 | packing, rod | |
| 5 | 0***5 | 0-ring | |
| 6 | 0***6 | ring back-up | |
| 7 | 0***0 | Bolt | |
| 8 | 0***2 | Шайба | |
| 9 | 1***0 | gland | |
| 10 | 0***5 | bushing | |
| 11 | 0***5 | O-ring | |
| 12 | 1***0 | Seal, dust | |
| 13 | 0***7 | ring, snap | |
| 14 | 0***5 | Болт | |
| 15 | 0***8 | Шайба | |
| 16 | 1***0 | rod, piston | |
| 17 | 0***8 | bearing | |
| 18 | 0***0 | ring, snap | |
| 19 | 0***0 | Кольцо | |
| 20 | 1***2 | piston | |
| 21 | 1***0 | valve | |
| 22 | 1***0 | seat | |
| 23 | 0***6 | Фиксирующий штифт | |
| 24 | 0***5 | ring near | |
| 25 | 7***0 | packing, piston | |
| 26 | 7***2 | retainer | |
| 27 | 0***7 | nut | |
| 28 | 1***0 | bushing | |
| 29 | 1***0 | plate | |
| 30 | 0***5 | Болт | |
| 31 | 0***6 | Рессорная шайба |
