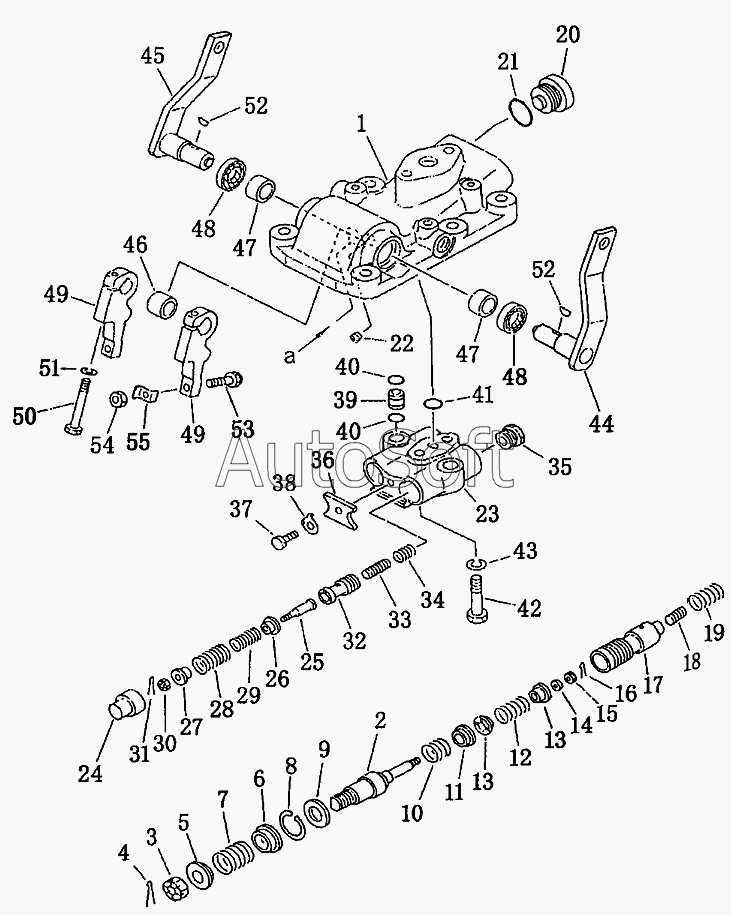

Каталог запасных частей к технике: Shantui SD22 (2008). Клапан рулевого управления
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
40
41
42
43
44
45
46
47
47
48
48
49
49
50
51
52
52
53
54
55
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 154-40-00082 | 1***2 | Клапан рулевого управления | |
| 1 | 1***1 | Корпус клапана | |
| 10 | 1***0 | Рессора | |
| 11 | 1***0 | Гнездо | |
| 12 | 1***0 | Рессора | |
| 13 | 1***0 | Гнездо | |
| 14 | 1***0 | Шайба | |
| 15 | 0***7 | Гайка | |
| 16 | 0***2 | Разводной шплинт | |
| 17 | 1***1 | Сердечник клапана | |
| 18 | 7***0 | Поршень | |
| 19 | 1***0 | Рессора | |
| 2 | 1***0 | Вал | |
| 20 | 1***0 | Поршень | |
| 21 | 0***4 | Кольцо | |
| 22 | 0***8 | Заглушка | |
| 23 | 1***0 | Рессора | |
| 24 | 1***0 | Направляющая втулка | |
| 25 | 1***0 | Вал | |
| 26 | 1***0 | Гнездо | |
| 27 | 1***0 | Гнездо | |
| 28 | 1***0 | Рессора | |
| 29 | 1***0 | Рессора | |
| 3 | 0***3 | Гайка | |
| 30 | 0***7 | Гайка | |
| 31 | 0***2 | Разводной шплинт | |
| 32 | 1***1 | Сердечник клапана | |
| 33 | 1***0 | Поршень | |
| 34 | 1***0 | Рессора | |
| 35 | 1***0 | Заглушка | |
| 36 | 1***0 | Пластина | |
| 37 | 0***6 | Болт | |
| 38 | 0***8 | Замковая пластина | |
| 39 | 1***0 | Направляющая труба | |
| 4 | 0***5 | Разводной шплинт | |
| 40 | 0***1 | Кольцо | |
| 41 | 0***5 | Кольцо | |
| 42 | 0***0 | Болт | |
| 43 | 0***0 | Шайба | |
| 44 | 1***0 | Рычаг управления (левый) | |
| 45 | 1***0 | Шток | |
| 46 | 0***0 | Распорная втулка | |
| 47 | 0***5 | Распорная втулка | |
| 48 | 1***0 | Сальник | |
| 49 | 1***0 | Шток | |
| 5 | 1***0 | Гнездо | |
| 50 | 0***0 | Болт | |
| 51 | 0***5 | Шайба | |
| 52 | 0***6 | Сегментная шпонка | |
| 53 | 1***0 | Болт | |
| 54 | 0***6 | Гайка | |
| 55 | 1***0 | Замковая пластина | |
| 6 | 1***0 | Гнездо | |
| 7 | 1***0 | Рессора | |
| 8 | 0***2 | Стопорное кольцо | |
| 9 | 1***0 | Упорное кольцо |
