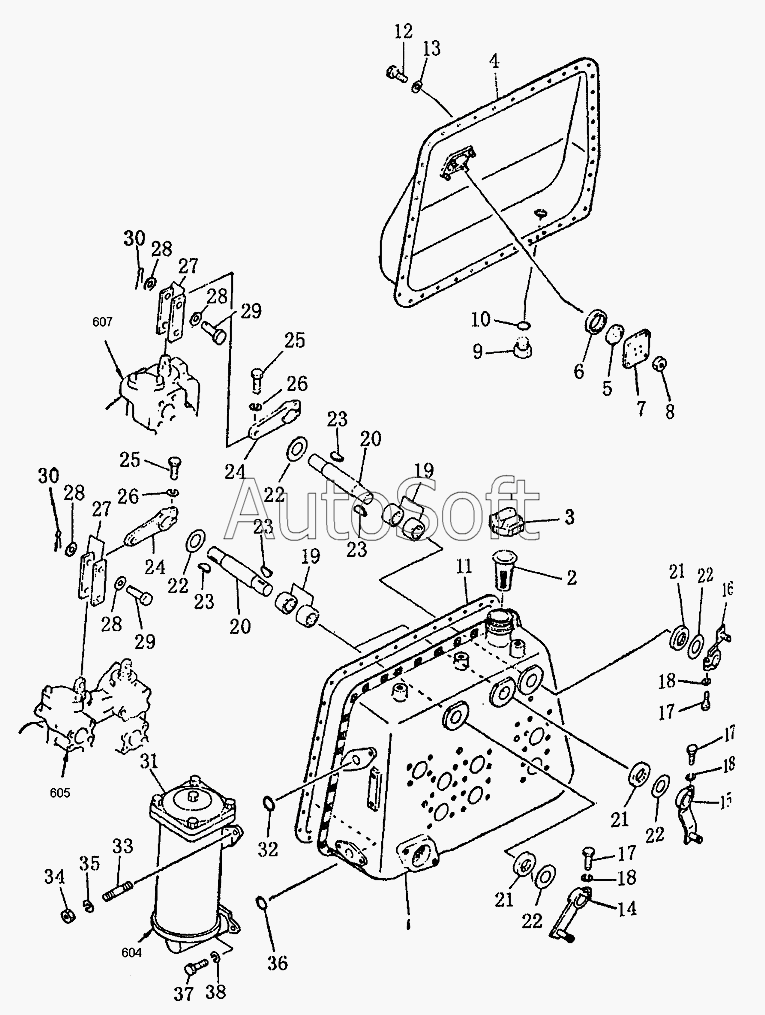

Каталог запасных частей к технике: Shantui SD22 (2008). Гидробак (1/2)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
17
18
18
18
19
19
20
20
21
21
21
22
22
22
22
22
23
23
23
23
24
24
25
25
26
26
27
27
28
28
28
28
29
29
30
30
31
32
33
34
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 23Y-60В-00000 | 2***0 | Гидробак | |
| 1 | 2***0 | Гидробак (внутренняя сторона) | |
| 10 | 0***4 | Кольцо | |
| 11 | 1***1 | Уплотнительная прокладка | |
| 12 | 0***5 | Болт | |
| 13 | 0***0 | Шайба | |
| 14 | 2***0 | Рычаг (подъемный) | |
| 15 | 2***0 | Рычаг (развала) | |
| 16 | 2***0 | Рычаг (рыхлителя) | |
| 17 | 0***0 | Болт | |
| 18 | 0***5 | Шайба | |
| 19 | 0***0 | Игольчатый подшипник | |
| 2 | 1***0 | Фильтр | |
| 20 | 1***0 | Вал | |
| 21 | 1***0 | Сальник | |
| 22 | 0***0 | Шайба | |
| 23 | 0***9 | Стопор | |
| 24 | 1***0 | Рычаг | |
| 25 | 0***0 | Болт | |
| 26 | 0***5 | Шайба | |
| 27 | 1***0 | Скоба | |
| 28 | 0***6 | Шайба | |
| 29 | 0***8 | Палец | |
| 3 | 0***0 | Колпак | |
| 30 | 0***5 | Разводной шплинт | |
| 31 | 1***1 | Гидравлический фильтр | |
| 32 | 0***0 | Кольцо | |
| 33 | 0***0 | Двойной болт | |
| 34 | 0***1 | Гайка | |
| 35 | 0***2 | Рессорная шайба | |
| 36 | 0***5 | Кольцо | |
| 37 | 0***0 | Болт | |
| 38 | 0***2 | Рессорная шайба | |
| 4 | 1***0 | Гидробак (внешняя сторона) | |
| 5 | 0***7 | Кольцо | |
| 6 | 0***1 | Крышка | |
| 7 | 0***4 | Крышка | |
| 8 | 0***1 | Гайка | |
| 9 | 0***2 | Заглушка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
