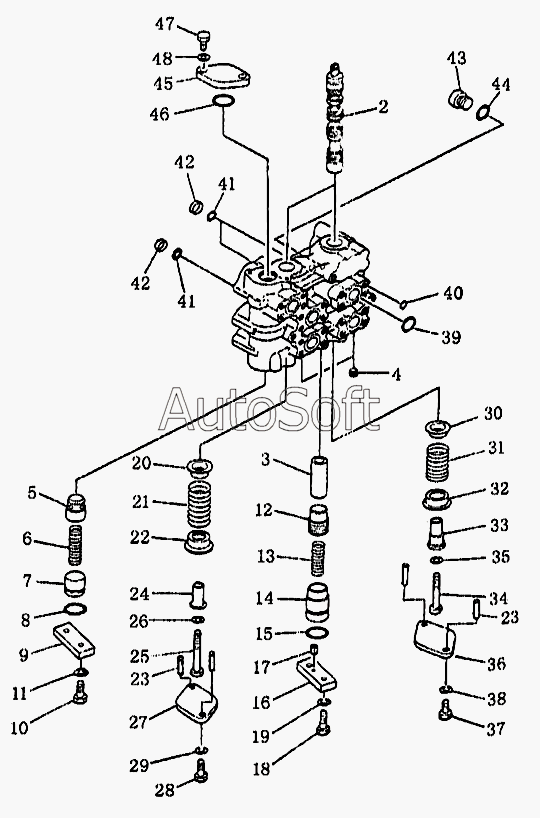

Каталог запасных частей к технике: Shantui SD22 (2008). Подъемник ножа куна и клапан управления развалом (1/2)
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
41
42
42
43
44
45
46
47
48
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 701-33-48001 | 7***1 | Клапан | |
| 1 | 7***0 | Корпус клапана | |
| 10 | 0***5 | Болт | |
| 11 | 0***6 | Рессорная шайба | |
| 12 | 7***0 | Клапан | |
| 13 | 7***0 | Рессора | |
| 14 | 7***0 | Гнездо | |
| 15 | 0***8 | Кольцо | |
| 16 | 7***0 | Пластина | |
| 17 | 0***4 | Фиксирующий штифт | |
| 18 | 0***0 | Болт | |
| 19 | 0***6 | Рессорная шайба | |
| 2 | 7***0 | Золотниковый клапан управления подъемом и развалом | |
| 20 | 7***0 | Упорное кольцо | |
| 21 | 7***1 | Рессора | |
| 22 | 7***0 | Защитное кольцо | |
| 23 | 7***0 | Втулка | |
| 24 | 7***1 | Втулка | |
| 25 | 0***0 | Болт | |
| 26 | 0***6 | Рессорная шайба | |
| 27 | 7***0 | Пластина | |
| 28 | 0***5 | Болт | |
| 29 | 0***0 | Шайба | |
| 3 | 7***0 | Втулка | |
| 30 | 7***0 | Защитное кольцо | |
| 31 | 7***1 | Рессора | |
| 32 | 7***0 | Защитное кольцо | |
| 33 | 7***1 | Втулка | |
| 34 | 0***0 | Болт | |
| 35 | 0***6 | Рессорная шайба | |
| 36 | 7***0 | Бак | |
| 37 | 0***5 | Болт | |
| 38 | 0***0 | Шайба | |
| 39 | 0***5 | Кольцо | |
| 4 | 0***5 | Заглушка | |
| 40 | 0***5 | Кольцо | |
| 41 | 0***5 | Кольцо | |
| 42 | 7***0 | Прокладочное кольцо | |
| 43 | 0***6 | Заглушка | |
| 44 | 0***4 | Кольцо | |
| 45 | 7***0 | Крышка | |
| 46 | 0***0 | Кольцо | |
| 47 | 0***0 | Болт | |
| 48 | 0***2 | Рессорная шайба | |
| 5 | 7***0 | Клапан | |
| 6 | 7***0 | Рессора | |
| 7 | 7***0 | Гнездо | |
| 8 | 0***5 | Кольцо | |
| 9 | 7***0 | Прокладочная пластина |
