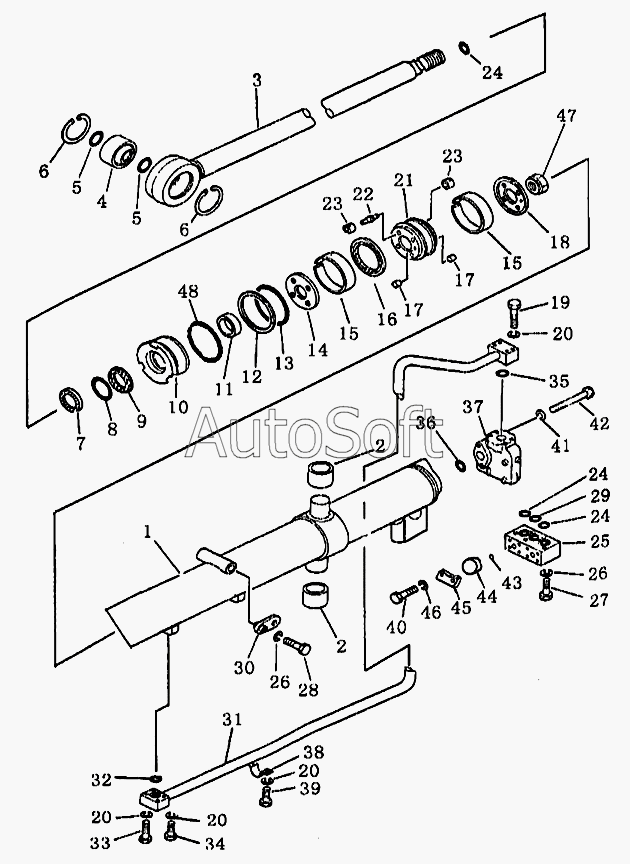

Каталог запасных частей к технике: Shantui SD22 (2008). Подъемный гидроцилиндр ножа (1/2)
1
2
2
3
4
5
5
6
6
7
8
9
10
11
12
13
14
15
15
16
17
17
18
19
20
20
20
20
21
22
23
23
24
24
24
25
26
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 158-62-01000 | 1***0 | Гидроцилиндр | |
| 1 | 1***0 | Корпус цилиндра | |
| 10 | 2***6 | Голова цилиндра | |
| 11 | 2***3 | Направляющее кольцо | |
| 12 | 0***7 | Опорное кольцо | |
| 13 | 0***5 | Кольцо | |
| 14 | 2***4 | Упорное кольцо | |
| 15 | 2***5 | Опорное кольцо | |
| 16 | 2***0 | Кольцо | |
| 17 | 1***1 | Штифт | |
| 18 | 7***0 | Упорная пластина | |
| 19 | 0***5 | Шайба | |
| 2 | 1***0 | Втулка | |
| 20 | 0***2 | Шайба | |
| 21 | 2***1 | Поршень | |
| 22 | 1***1 | Поршневой клапан | |
| 23 | 1***0 | Гнездо клапана | |
| 24 | 0***8 | Кольцо | |
| 25 | 1***0 | Колено | |
| 26 | 0***2 | Шайба | |
| 27 | 0***0 | Болт | |
| 28 | 0***5 | Болт | |
| 29 | 0***5 | Кольцо | |
| 3 | 1***0 | Поршневой шток | |
| 30 | 1***1 | Соединительная пластина | |
| 31 | 1***0 | Труба | |
| 32 | 0***5 | Кольцо | |
| 33 | 0***0 | Болт | |
| 34 | 0***5 | Болт | |
| 35 | 0***8 | Кольцо | |
| 36 | 0***5 | Кольцо | |
| 37 | 1***1 | Гидроклапан | |
| 38 | 0***1 | Зажим трубы | |
| 39 | 0***0 | Болт | |
| 4 | 0***7 | Втулка | |
| 40 | 0***0 | Болт | |
| 41 | 0***5 | Шайба | |
| 42 | 0***5 | Болт | |
| 43 | 0***5 | Кольцо | |
| 44 | 0***0 | Пылезащитная крышка | |
| 45 | 0***8 | Фланец | |
| 46 | 0***3 | Шайба | |
| 47 | 0***1 | Гайка | |
| 48 | 0***0 | Кольцо | |
| 5 | 0***5 | Кольцо | |
| 6 | 0***0 | Упорное кольцо | |
| 7 | 2***1 | Пылеулавливающее кольцо | |
| 8 | 2***2 | Кольцо KY | |
| 9 | 2***0 | Герметик |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
