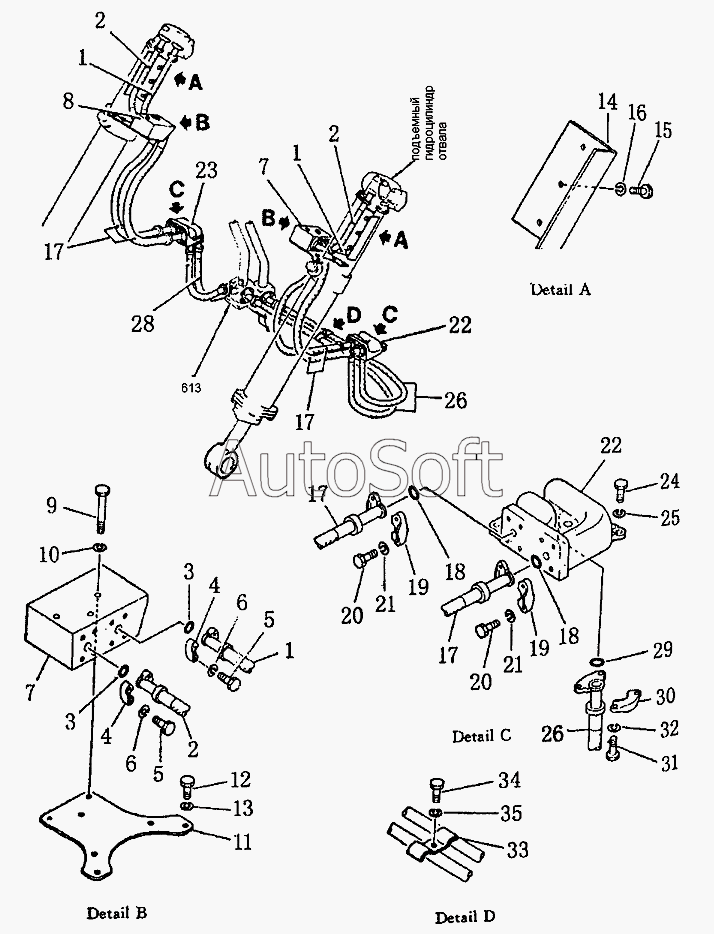

Каталог запасных частей к технике: Shantui SD22 (2008). Гидравлические трубопроводы (от бака к подъемному цилиндру)
1
1
1
2
2
2
3
3
4
4
5
5
6
6
7
7
8
9
10
11
12
13
14
15
16
17
17
17
17
18
18
19
19
20
20
21
21
22
22
23
24
25
26
26
28
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Рукав | |
| 10 | 0***6 | Рессорная шайба | |
| 11 | 1***0 | Держатель | |
| 12 | 0***0 | Болт | |
| 13 | 0***6 | Рессорная шайба | |
| 14 | 1***1 | Защитная пластина | |
| 15 | 0***5 | Болт | |
| 16 | 0***6 | Рессорная шайба | |
| 17 | 0***9 | Рукав | |
| 18 | 0***5 | Кольцо | |
| 19 | 0***8 | Фланец | |
| 2 | 1***0 | Рукав | |
| 20 | 0***0 | Болт | |
| 21 | 0***5 | Шайба | |
| 22 | 1***0 | Регулятор (левый) | |
| 23 | 1***0 | Регулятор (правый) | |
| 24 | 0***5 | Болт | |
| 25 | 0***6 | Рессорная шайба | |
| 26 | 0***1 | Рукав (левый) | |
| 27 | 0***6 | Рукав (правый) | |
| 28 | 0***8 | Рукав (правый) | |
| 29 | 0***5 | Кольцо | |
| 3 | 0***5 | Кольцо | |
| 30 | 0***8 | Разъемный фланец | |
| 31 | 0***0 | Болт | |
| 32 | 0***5 | Шайба | |
| 33 | 1***0 | Зажим | |
| 34 | 0***5 | Болт | |
| 35 | 0***6 | Рессорная шайба | |
| 4 | 0***8 | Разъемный фланец | |
| 5 | 0***0 | Болт | |
| 6 | 0***5 | Шайба | |
| 7 | 1***0 | Трубопровод (левый) | |
| 8 | 1***0 | Трубопровод (правый) | |
| 9 | 0***0 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
