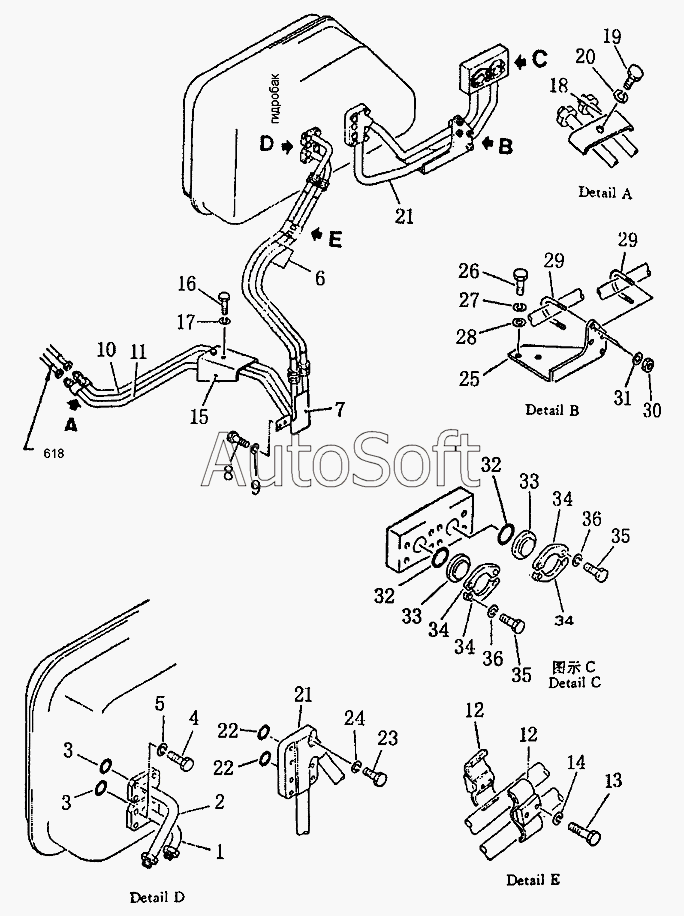

Каталог запасных частей к технике: Shantui SD22 (2008). Гидравлические трубопроводы (от бака к цилиндру развала) (1/2)
1
2
3
3
4
5
6
7
8
9
10
11
12
12
13
14
15
16
17
18
19
20
21
21
22
22
23
24
25
26
27
28
29
29
30
31
32
32
33
33
34
34
34
34
35
35
36
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***1 | Труба | |
| 10 | 1***0 | Труба | |
| 11 | 1***0 | Труба | |
| 12 | 1***0 | Зажим | |
| 13 | 0***0 | Болт | |
| 14 | 0***0 | Шайба | |
| 15 | 1***2 | Держатель | |
| 16 | 0***0 | Болт | |
| 17 | 0***6 | Рессорная шайба | |
| 18 | 1***0 | Зажим | |
| 19 | 0***5 | Болт | |
| 2 | 1***1 | Труба | |
| 20 | 0***2 | Шайба | |
| 21 | 1***1 | Труба | |
| 22 | 0***8 | Кольцо | |
| 23 | 0***0 | Болт | |
| 24 | 0***6 | Рессорная шайба | |
| 25 | 1***0 | Держатель | |
| 26 | 0***0 | Болт | |
| 27 | 0***6 | Рессорная шайба | |
| 28 | 0***2 | Шайба | |
| 29 | 0***2 | Зажим | |
| 3 | 0***8 | Кольцо | |
| 30 | 0***1 | Гайка | |
| 31 | 0***2 | Шайба | |
| 32 | 0***8 | Кольцо | |
| 33 | 0***0 | Сплошная крышка | |
| 34 | 0***9 | Разъемный фланец | |
| 35 | 0***0 | Болт | |
| 36 | 0***0 | Шайба | |
| 4 | 0***5 | Болт | |
| 5 | 0***6 | Рессорная шайба | |
| 6 | 0***2 | Рукав | |
| 7 | 1***3 | Труба | |
| 8 | 0***5 | Болт | |
| 9 | 0***2 | Шайба |
