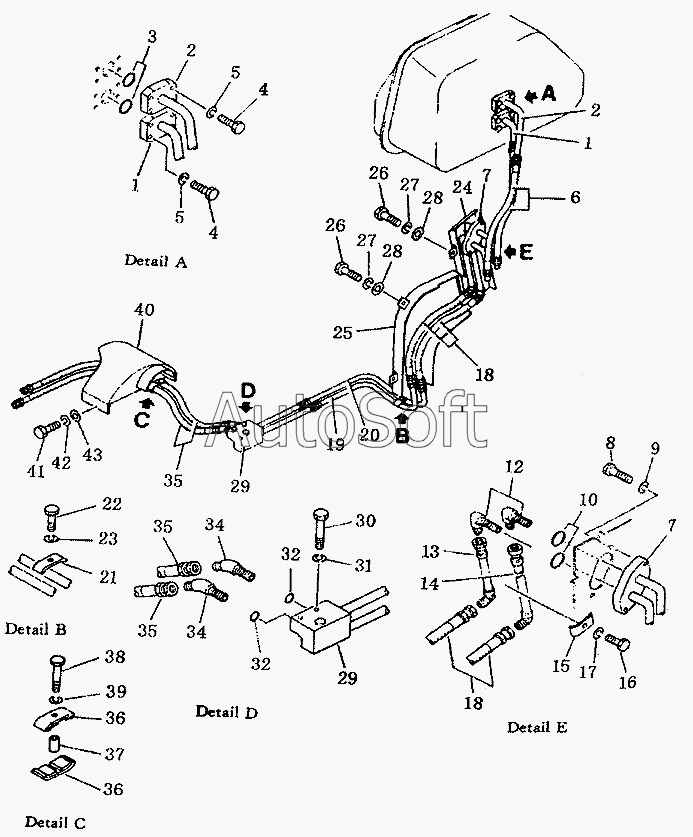

Каталог запасных частей к технике: Shantui SD22 (2008). Гидравлические трубопроводы (SD22S) (1/2)
1
1
2
2
3
4
4
5
5
6
7
7
8
9
10
12
13
14
15
16
17
18
18
19
20
21
22
23
24
25
26
26
27
27
28
28
29
29
30
31
32
32
34
34
35
35
35
36
36
37
38
39
40
41
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***1 | Труба | |
| 10 | 0***4 | Кольцо | |
| 12 | 1***0 | Штуцер трубы | |
| 13 | 1***0 | Труба | |
| 14 | 1***0 | Труба | |
| 15 | 1***0 | Зажим | |
| 16 | 0***5 | Болт | |
| 17 | 0***0 | Шайба | |
| 18 | 0***6 | Рукав | |
| 19 | 1***0 | Труба | |
| 2 | 1***1 | Труба | |
| 20 | 1***0 | Труба | |
| 21 | 1***1 | Зажим | |
| 22 | 0***0 | Болт | |
| 23 | 0***2 | Рессорная шайба | |
| 24 | 1***0 | Крышка | |
| 25 | 1***0 | Защитная крышка | |
| 26 | 0***5 | Болт | |
| 27 | 0***2 | Рессорная шайба | |
| 28 | 0***5 | Уплотнительная шайба | |
| 29 | 1***0 | Труба | |
| 3 | 0***8 | Кольцо | |
| 30 | 0***0 | Болт | |
| 31 | 0***6 | Рессорная шайба | |
| 32 | 0***4 | Кольцо | |
| 34 | 1***0 | Штуцер коленчатой трубы | |
| 35 | 0***2 | Рукав | |
| 36 | 1***0 | Зажим | |
| 37 | 1***3 | Труба | |
| 38 | 0***0 | Болт | |
| 39 | 0***2 | Рессорная шайба | |
| 4 | 0***5 | Болт | |
| 40 | 1***0 | Крышка | |
| 41 | 0***0 | Болт | |
| 42 | 0***2 | Рессорная шайба | |
| 43 | 0***5 | Уплотнительная шайба | |
| 5 | 0***6 | Рессорная шайба | |
| 6 | 0***6 | Рукав | |
| 7 | 1***0 | Труба | |
| 8 | 0***5 | Болт | |
| 9 | 0***2 | Рессорная шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
