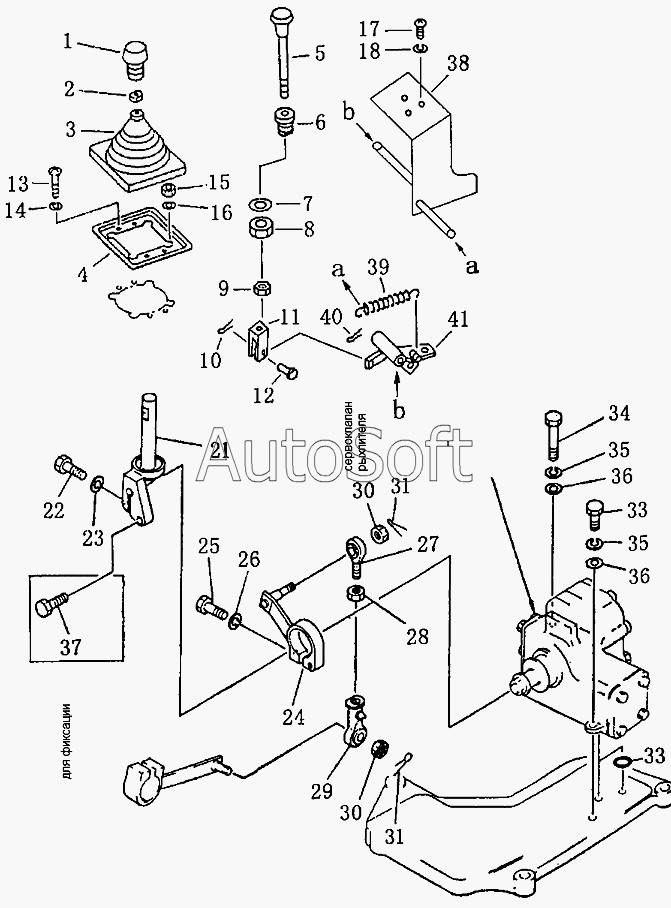

Каталог запасных частей к технике: Shantui SD22 (2008). Рычаг управления рыхлителем
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
21
22
23
24
25
26
27
28
29
30
30
31
31
33
33
34
35
35
36
36
37
38
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Ручка | |
| 10 | 0***8 | Разводной шплинт | |
| 11 | 0***4 | Вилка | |
| 12 | 0***2 | Палец | |
| 13 | 0***8 | Гайка | |
| 14 | 0***3 | Шайба | |
| 15 | 0***6 | Гайка | |
| 16 | 0***3 | Шайба | |
| 17 | 0***6 | Болт | |
| 18 | 0***3 | Шайба | |
| 2 | 1***0 | Гайка | |
| 21 | 2***0 | Рычаг управления | |
| 22 | 0***5 | Болт | |
| 23 | 0***5 | Шайба | |
| 24 | 1***1 | Рычаг | |
| 25 | 0***0 | Болт | |
| 26 | 0***5 | Шайба | |
| 27 | 0***9 | Наконечник | |
| 28 | 0***0 | Гайка | |
| 29 | 0***5 | Наконечник | |
| 3 | 1***0 | Защитная камера | |
| 30 | 0***0 | Гайка | |
| 31 | 0***0 | Разводной шплинт | |
| 32 | 0***2 | Кольцо | |
| 33 | 0***5 | Болт | |
| 34 | 0***0 | Болт | |
| 35 | 0***0 | Шайба | |
| 36 | 0***2 | Шайба | |
| 37 | 0***5 | Болт | |
| 38 | 2***0 | Опора | |
| 39 | 1***0 | Рессора | |
| 4 | 2***2 | Гнездо | |
| 40 | 0***5 | Разводной шплинт | |
| 41 | 2***0 | Рычаг | |
| 5 | 2***0 | Кнопка | |
| 6 | 1***0 | Гайка | |
| 7 | 0***2 | Шайба | |
| 8 | 1***0 | Гайка | |
| 9 | 0***6 | Гайка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
