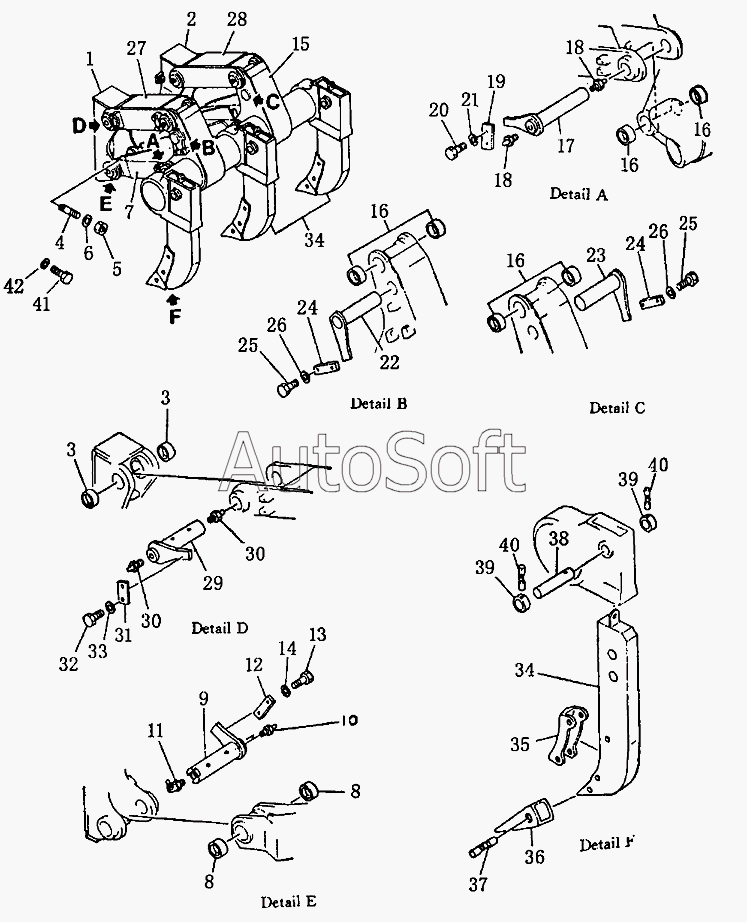

Каталог запасных частей к технике: Shantui SD22 (2008). Рыхлитель
1
2
3
3
4
5
6
7
8
8
9
10
11
12
13
14
15
16
16
16
16
17
18
18
19
20
21
22
23
24
24
25
25
26
26
27
28
29
30
30
31
32
33
34
34
35
36
37
38
39
39
40
40
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***4 | Держатель | |
| 10 | 0***0 | Масленка | |
| 11 | 0***5 | Масленка | |
| 12 | 1***0 | Пластина | |
| 13 | 0***5 | Болт | |
| 14 | 0***5 | Шайба | |
| 15 | 1***7 | Поперечное крепление | |
| 16 | 1***3 | Втулка | |
| 17 | 1***1 | Палец | |
| 18 | 0***0 | Масленка | |
| 19 | 1***0 | Пластина | |
| 2 | 1***4 | Держатель | |
| 20 | 0***5 | Болт | |
| 21 | 0***5 | Шайба | |
| 22 | 1***0 | Палец | |
| 23 | 1***0 | Палец (правый) | |
| 24 | 1***0 | Пластина | |
| 25 | 0***5 | Болт | |
| 26 | 0***5 | Шайба | |
| 27 | 1***3 | Соединительная штанга | |
| 28 | 1***3 | Соединительная штанга | |
| 29 | 1***2 | Палец | |
| 3 | 1***3 | Втулка | |
| 30 | 0***0 | Масленка | |
| 31 | 1***0 | Пластина | |
| 32 | 0***5 | Болт | |
| 33 | 0***5 | Шайба | |
| 34 | 1***9 | Стержень рыхлителя | |
| 35 | 1***0 | Защитная пластина | |
| 36 | 1***0 | Острие зубца | |
| 37 | 0***8 | Распорная втулка | |
| 38 | 1***0 | Штифт | |
| 39 | 1***0 | Кольцо | |
| 4 | 1***1 | Двойной болт | |
| 40 | 0***9 | Штифт | |
| 41 | 0***0 | Болт | |
| 42 | 0***0 | Шайба | |
| 5 | 0***6 | Гайка | |
| 6 | 0***0 | Шайба | |
| 7 | 1***6 | Шарнир | |
| 8 | 1***3 | Втулка | |
| 9 | 1***3 | Палец |
