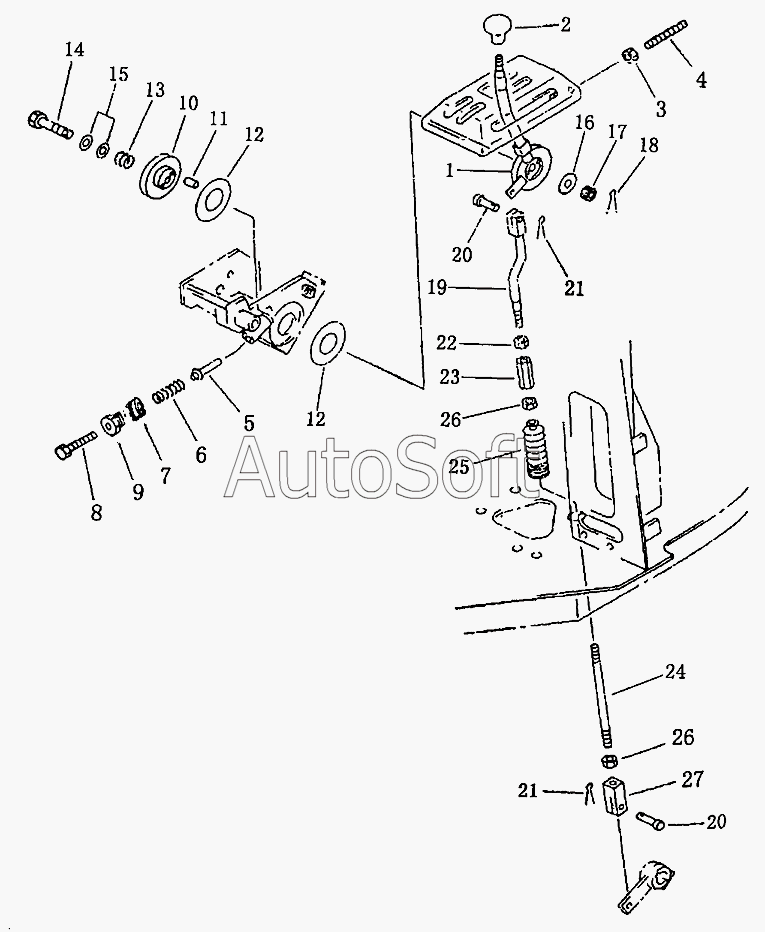

Каталог запасных частей к технике: Shantui SD22 (2008). Ручной газ
1
2
3
4
5
6
7
8
9
10
11
12
12
13
14
15
16
17
18
19
20
20
21
21
22
23
24
25
26
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Рычаг управления подачей топлива | |
| 10 | 1***0 | Рессора | |
| 11 | 0***6 | Фиксирующий штифт | |
| 12 | 1***1 | Фрикционная прокладка | |
| 13 | 1***0 | Рессора | |
| 14 | 0***5 | Болт | |
| 15 | 0***3 | Шайба 12 | |
| 16 | 1***0 | Прокладка | |
| 17 | 0***0 | Гайка | |
| 18 | 0***0 | Разводной штифт 3х30 | |
| 19 | 1***0 | Кулиса | |
| 2 | 0***0 | Рукоятка | |
| 20 | 0***2 | Палец | |
| 21 | 0***6 | Разводной штифт 2х16 | |
| 22 | 0***6 | Гайка М10х1.25 левая | |
| 23 | 1***0 | Винтовая стяжная муфта | |
| 24 | 0***5 | Штанга | |
| 25 | 1***0 | Гофрированная труба | |
| 26 | 0***8 | Гайка | |
| 27 | 1***0 | Вилка | |
| 3 | G***6 | Шестигранная гайка М10 | |
| 4 | 1***0 | Винт | |
| 5 | 1***8 | Ограничитель | |
| 6 | 1***0 | Рессора | |
| 7 | 1***6 | Прокладка | |
| 8 | 0***0 | Болт | |
| 9 | 1***0 | Гайка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
