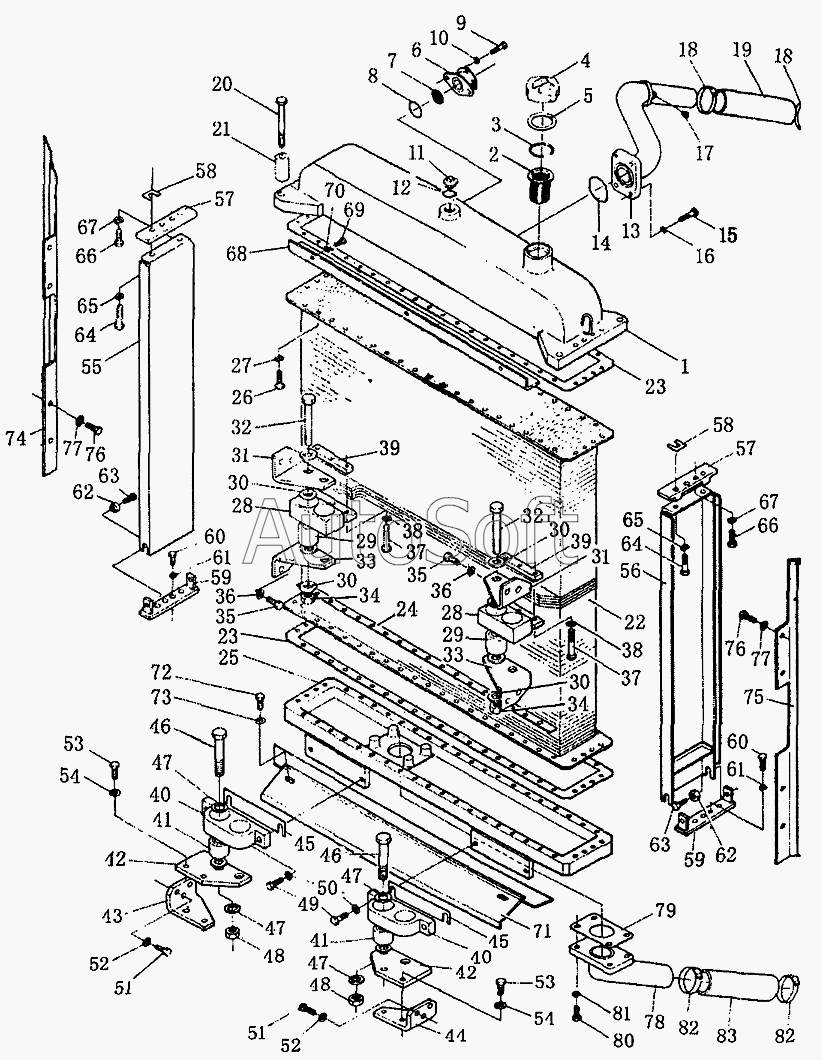

Каталог запасных частей к технике: Shantui SD22 (2008). Радиатор
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
20
21
22
23
23
24
25
26
27
28
28
29
29
30
30
30
30
31
31
32
32
33
33
34
34
35
35
36
36
37
37
38
38
39
39
40
40
41
41
42
42
43
44
45
45
46
46
47
47
47
47
48
48
49
50
51
51
52
52
53
53
54
54
55
56
57
57
58
58
59
59
60
60
61
61
62
62
63
63
64
64
65
65
66
66
67
67
68
69
70
71
72
73
74
75
76
76
77
77
78
79
80
81
82
82
83
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 154-03-C1001 | 1***1 | Радиатор | |
| 1 | 1***7 | Верхний бак | |
| 10 | 0***0 | Шайба | |
| 11 | 0***8 | Заглушка | |
| 12 | 0***4 | Кольцо | |
| 13 | 1***5 | Труба | |
| 14 | 0***0 | Кольцо | |
| 15 | 0***0 | Болт | |
| 16 | 0***6 | Рессорная шайба | |
| 17 | 0***8 | Заглушка | |
| 18 | 0***9 | Зажим | |
| 19 | 1***4 | Рукав | |
| 2 | 0***8 | Фильтр | |
| 20 | 0***0 | Болт | |
| 21 | 1***0 | Распорная втулка | |
| 22 | 1***2 | Сердечник | |
| 23 | 1***3 | Уплотнительная прокладка | |
| 24 | 1***1 | Прокладочный лист | |
| 25 | 1***3 | Нижний бак | |
| 26 | 0***0 | Болт | |
| 27 | 0***0 | Шайба | |
| 28 | 1***0 | Скоба | |
| 29 | 1***0 | Амортизатор | |
| 3 | 0***1 | Стопорное кольцо | |
| 30 | 0***0 | Шайба | |
| 31 | 1***0 | Верхняя скоба | |
| 32 | 0***0 | Болт | |
| 33 | 1***0 | Нижняя скоба | |
| 34 | 0***8 | Гайка | |
| 35 | 0***0 | Болт | |
| 36 | 0***2 | Шайба | |
| 37 | 0***0 | Болт | |
| 38 | 0***2 | Шайба | |
| 39 | 1***0 | Прижимная пластина | |
| 4 | 0***0 | Крышка бака | |
| 40 | 1***0 | Скоба | |
| 41 | 1***0 | Амортизатор | |
| 42 | 1***0 | Скоба | |
| 43 | 1***3 | Скоба (правая) | |
| 44 | 1***3 | Скоба (левая) | |
| 45 | 1***0 | Прокладка | |
| 46 | 0***5 | Болт | |
| 47 | 0***2 | Уплотнительная шайба | |
| 48 | 0***8 | Гайка | |
| 49 | 0***5 | Болт | |
| 5 | 0***2 | Уплотнительная прокладка | |
| 50 | 0***2 | Шайба | |
| 51 | 0***0 | Болт | |
| 52 | 0***2 | Шайба | |
| 53 | 0***5 | Болт | |
| 54 | 0***5 | Уплотнительная шайба | |
| 55 | 1***2 | Защитная камера (правая) | |
| 56 | 1***3 | Защитная камера (левая) | |
| 57 | 1***0 | Прокладка | |
| 58 | 1***1 | Уплотнительная прокладка | |
| 59 | 1***0 | Пластина | |
| 6 | 1***2 | Нагнетательный клапан | |
| 60 | 0***5 | Болт | |
| 61 | 0***6 | Рессорная шайба | |
| 62 | 1***0 | Гнездо | |
| 63 | 0***0 | Болт | |
| 64 | 0***0 | Болт | |
| 65 | 0***6 | Рессорная шайба | |
| 66 | 0***5 | Болт | |
| 67 | 0***6 | Рессорная шайба | |
| 68 | 1***1 | Защитная насадка | |
| 69 | 0***0 | Болт | |
| 7 | 1***0 | Фильтровальная сетка | |
| 70 | 0***2 | Шайба | |
| 71 | 1***0 | Защитная насадка | |
| 72 | 0***5 | Болт | |
| 73 | 0***2 | Шайба | |
| 74 | 1***2 | Защитная насадка | |
| 75 | 1***0 | Защитная насадка | |
| 76 | 0***5 | Болт | |
| 77 | 0***2 | Шайба | |
| 78 | 1***7 | Коленчатая труба | |
| 79 | 1***1 | Уплотнительная прокладка | |
| 8 | 0***5 | Кольцо | |
| 80 | 0***5 | Болт | |
| 81 | 0***6 | Рессорная шайба | |
| 82 | 0***9 | Зажим | |
| 83 | 1***4 | Рукав | |
| 9 | 0***5 | Болт |
