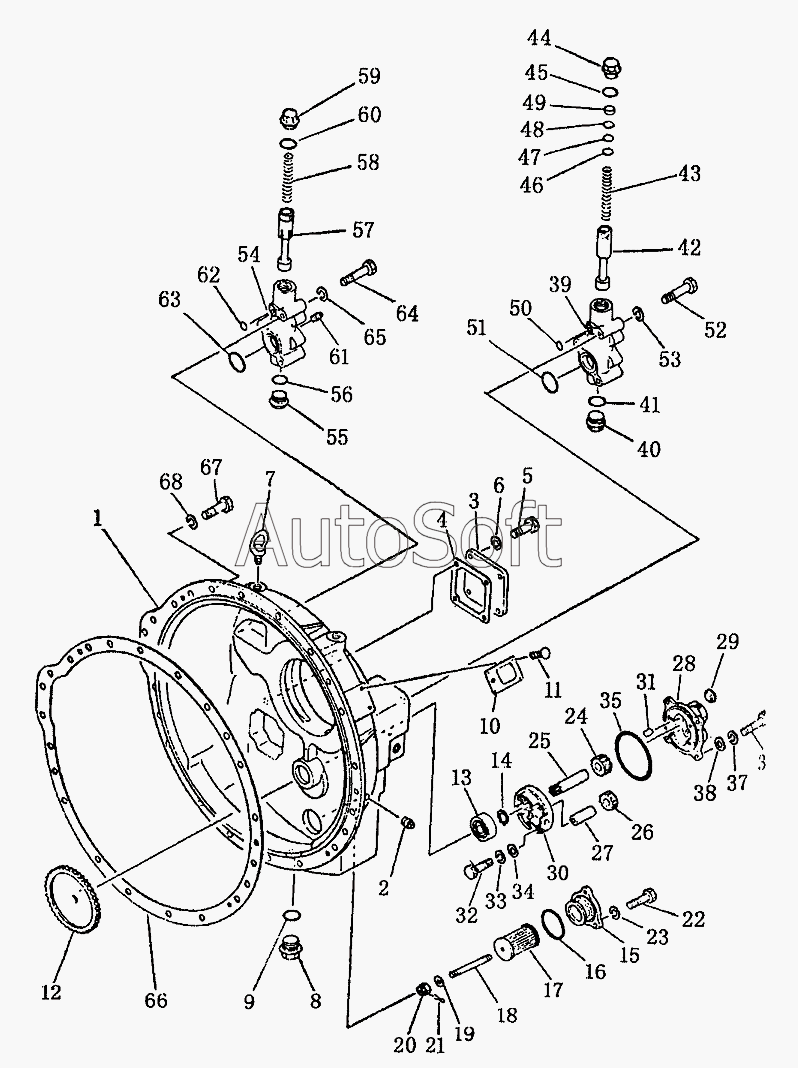

Каталог запасных частей к технике: Shantui SD22 (2008). Гидротрансформатор
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 134-13-13400 | 1***0 | Фильтр | |
| 1 | 1***0 | Корпус | |
| 10 | 1***8 | Заводская табличка | |
| 11 | 0***0 | Заклепка | |
| 12 | 1***1 | Шестерня | |
| 13 | 0***6 | Подшипник | |
| 14 | 0***5 | Открытое кольцо | |
| 15 | 1***0 | Крышка | |
| 16 | 0***0 | Кольцо | |
| 17 | 1***0 | Фильтр | |
| 18 | 1***0 | Двойной болт | |
| 19 | 0***8 | Шайба | |
| 2 | 0***5 | Конусная заглушка | |
| 20 | 0***7 | Гайка | |
| 21 | 0***2 | Разводной шплинт | |
| 22 | 0***0 | Заглушка | |
| 23 | 0***6 | Рессорная шайба | |
| 24 | 1***0 | Шестерня привода | |
| 25 | 1***0 | Шестерня привода | |
| 26 | 1***0 | Ведомая шестерня | |
| 27 | 1***0 | Ведомая шестерня | |
| 28 | 1***0 | Бак | |
| 29 | 0***1 | Винтовая втулка | |
| 3 | 1***0 | Крышка | |
| 30 | 1***0 | Крышка | |
| 31 | 0***0 | Фиксирующий штифт | |
| 32 | 0***5 | Болт | |
| 33 | 0***5 | Шайба | |
| 34 | 0***2 | Шайба | |
| 35 | 0***5 | Кольцо | |
| 36 | 0***5 | Болт | |
| 37 | 0***6 | Рессорная шайба | |
| 38 | 0***3 | Шайба | |
| 39 | 1***0 | Предохранительный клапан | |
| 4 | 1***1 | Уплотнительная прокладка | |
| 40 | 1***0 | Заглушка | |
| 41 | 0***4 | Кольцо | |
| 42 | 1***0 | Золотник предохранительного клапана | |
| 43 | 1***1 | Рессора предохранительного клапана | |
| 44 | 1***1 | Заглушка | |
| 45 | 0***4 | Кольцо | |
| 46 | 1***0 | Уплотнительная прокладка | |
| 47 | 1***0 | Уплотнительная прокладка | |
| 48 | 1***0 | Уплотнительная прокладка | |
| 49 | 1***0 | Прокладка | |
| 5 | 0***5 | Болт | |
| 50 | 0***8 | Кольцо | |
| 51 | 0***5 | Кольцо | |
| 52 | 0***0 | Болт | |
| 53 | 0***6 | Рессорная шайба | |
| 54 | 1***0 | Корпус регулировочного клапана | |
| 55 | 1***0 | Заглушка | |
| 56 | 0***4 | Кольцо | |
| 57 | 1***0 | Золотник регулировочного клапана | |
| 58 | 1***0 | Рессора регулировочного клапана | |
| 59 | 1***1 | Заглушка | |
| 6 | 0***6 | Рессорная шайба | |
| 60 | 0***4 | Кольцо | |
| 61 | 0***8 | Заглушка | |
| 62 | 0***8 | Кольцо | |
| 63 | 0***5 | Кольцо | |
| 64 | 0***5 | Болт | |
| 65 | 0***6 | Рессорная шайба | |
| 66 | 1***1 | Уплотнительная прокладка | |
| 67 | 0***0 | Болт | |
| 68 | 0***6 | Рессорная шайба | |
| 7 | 0***8 | Болт с ушком | |
| 8 | 0***0 | Магнитная пробка | |
| 9 | 0***4 | Кольцо |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
