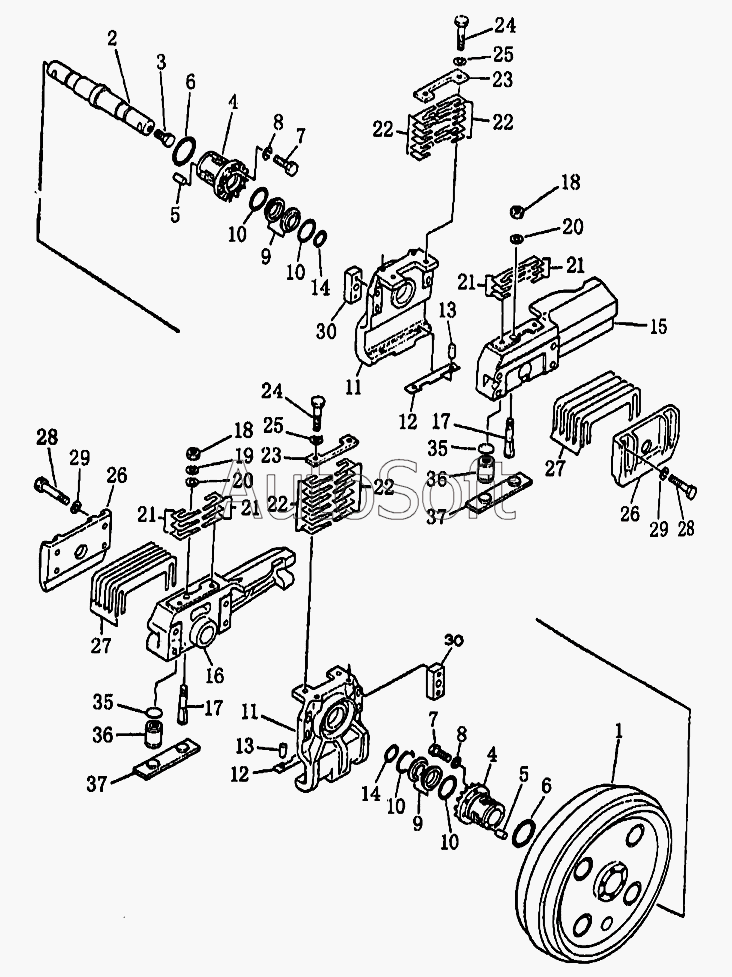

Каталог запасных частей к технике: Shantui SD22 (2008). Направляющее колесо
1
2
3
4
4
5
5
6
6
7
7
8
8
9
9
10
10
10
10
11
11
12
12
13
13
14
14
15
16
17
17
18
18
20
20
21
21
21
21
22
22
22
22
23
23
24
24
25
25
26
26
27
27
28
28
29
29
30
30
35
35
36
36
37
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 154-30-00291 | 1***1 | Направляющее колесо | |
| 1 | 1***8 | Направляющее колесо | |
| 10 | 1***0 | Кольцо | |
| 11 | 1***1 | Направляющая пластина | |
| 12 | 1***3 | Амортизационная пластина | |
| 13 | 0***5 | Штифт | |
| 14 | 0***0 | Кольцо | |
| 15 | 1***1 | Опора (левая) | |
| 16 | 1***1 | Опора (правая) | |
| 17 | 1***0 | Штифт | |
| 18 | 1***0 | Гайка | |
| 2 | 1***2 | Вал направляющего колеса | |
| 20 | 0***5 | Шайба | |
| 21 | 1***0 | Уплотнительная прокладка | |
| 22 | 1***0 | Уплотнительная прокладка | |
| 23 | 1***0 | Прижимная пластина | |
| 24 | 1***0 | Винт | |
| 25 | 0***8 | Шайба | |
| 26 | 1***3 | Боковая пластина | |
| 27 | 1***0 | Уплотнительная прокладка | |
| 28 | 0***5 | Болт | |
| 29 | 0***0 | Рессорная шайба | |
| 3 | 0***4 | Заглушка | |
| 30 | 1***0 | Гнездо | |
| 35 | 1***0 | Прокладочная пластина | |
| 36 | 1***0 | Резиновая шайба | |
| 37 | 1***1 | Направляющая пластина | |
| 4 | 1***1 | Распорное кольцо | |
| 5 | 1***0 | Фиксирующий штифт | |
| 6 | 0***0 | Кольцо | |
| 7 | 0***5 | Болт | |
| 8 | 0***6 | Рессорная шайба | |
| 9 | 1***1 | Герметичное кольцо |
