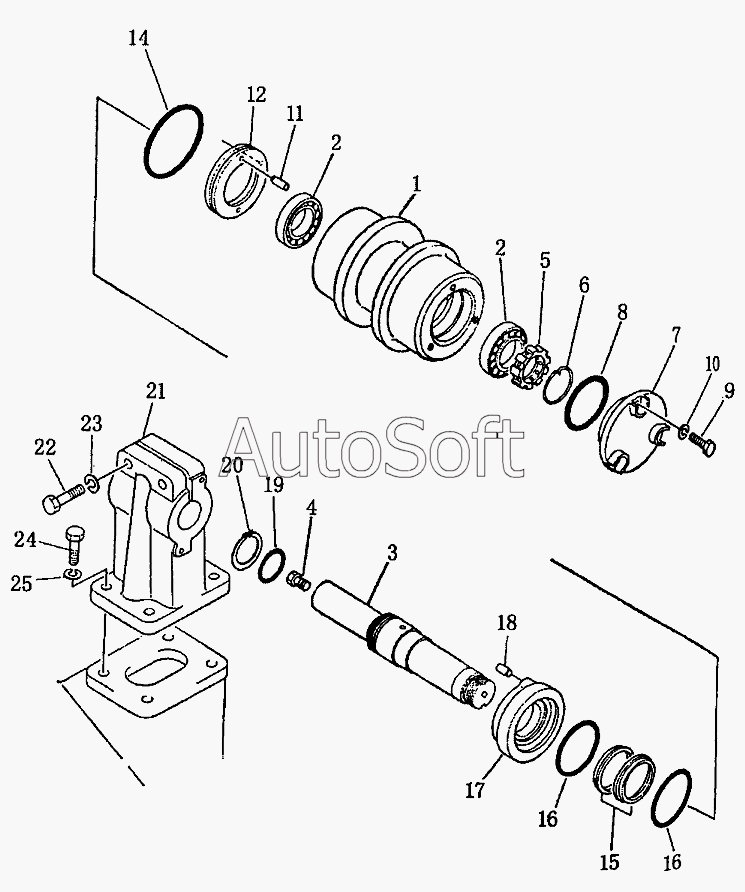

Каталог запасных частей к технике: Shantui SD22 (2008). Поддерживающий каток
1
2
2
3
4
5
6
7
8
9
10
11
12
14
15
16
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***1 | Поддерживающий каток | |
| 10 | 0***6 | Рессорная шайба | |
| 11 | 0***6 | Фиксирующий штифт | |
| 12 | 1***0 | Герметик | |
| 14 | 0***5 | Кольцо | |
| 15 | 1***1 | Герметичное кольцо | |
| 16 | 1***0 | Кольцо | |
| 17 | 1***0 | Герметик | |
| 18 | 1***0 | Штифт | |
| 19 | 0***2 | Кольцо | |
| 2 | 0***1 | Шариковый подшипник | |
| 20 | 1***0 | Упорное кольцо | |
| 21 | 1***2 | Опора поддерживающего катка | |
| 22 | 0***0 | Болт | |
| 23 | 0***0 | Рессорная шайба | |
| 24 | 0***0 | Болт | |
| 25 | 0***0 | Рессорная шайба | |
| 3 | 1***1 | Вал поддерживающего катка | |
| 4 | 0***4 | Заглушка | |
| 5 | 1***0 | Замковая гайка | |
| 6 | 1***0 | Стопорное кольцо | |
| 7 | 1***1 | Крышка поддерживающего катка | |
| 8 | 0***5 | Кольцо | |
| 9 | 0***0 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
