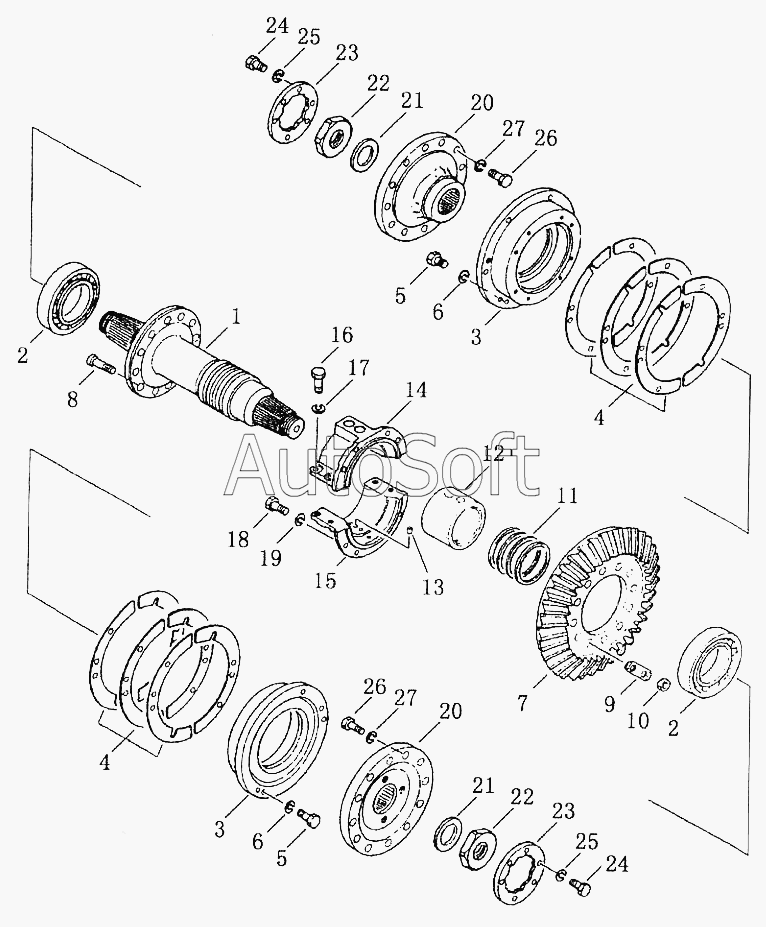

Каталог запасных частей к технике: Shantui SD42-3 (2008). BEVEL GEAR AND SHAFT
20
20
12
13
14
15
16
17
18
19
11
21
21
22
22
23
23
24
24
25
25
26
26
27
27
10
9
8
7
6
6
5
5
4
4
3
3
2
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 31Y-16-00000 | 3***0 | Middle drive and steering clutch | |
| 31Y-16-00007 | 3***7 | Shim, lock | |
| 31Y-16-00008 | 3***8 | Shim, lock | |
| 31Y-16-00009 | 3***9 | Shim, lock | |
| 31Y-16-00010 | 3***0 | Shim, lock | |
| 31Y-16-00011 | 3***1 | Shim,lock | |
| 1 | 3***2 | Shaft | |
| 2 | G***E | Bearing | |
| 3 | 3***5 | Housing, bearing | |
| 4 | 3***6 | Shim, lock | |
| 5 | 0***5 | Болт | |
| 6 | 0***5 | Уплотнительная шайба | |
| 7 | 3***3 | Bevel gear | |
| 8 | 0***0 | Bolt | |
| 9 | 3***4 | Shim, lock | |
| 10 | 0***5 | Гайка | |
| 11 | 3***7 | Ring, seal | |
| 12 | 3***6 | Bushing | |
| 13 | 3***8 | Pin | |
| 14 | 3***5 | Flange | |
| 15 | 3***9 | Flange | |
| 16 | 0***0 | Болт | |
| 17 | 0***0 | Шайба | |
| 18 | 0***0 | Болт | |
| 19 | 0***0 | Шайба | |
| 20 | 3***4 | Hub, gear | |
| 21 | 3***2 | Shim | |
| 22 | 3***1 | Nut | |
| 23 | 3***3 | Shim | |
| 24 | 0***5 | Болт | |
| 25 | 0***2 | Шайба | |
| 26 | 0***5 | Bolt | |
| 27 | 0***5 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
