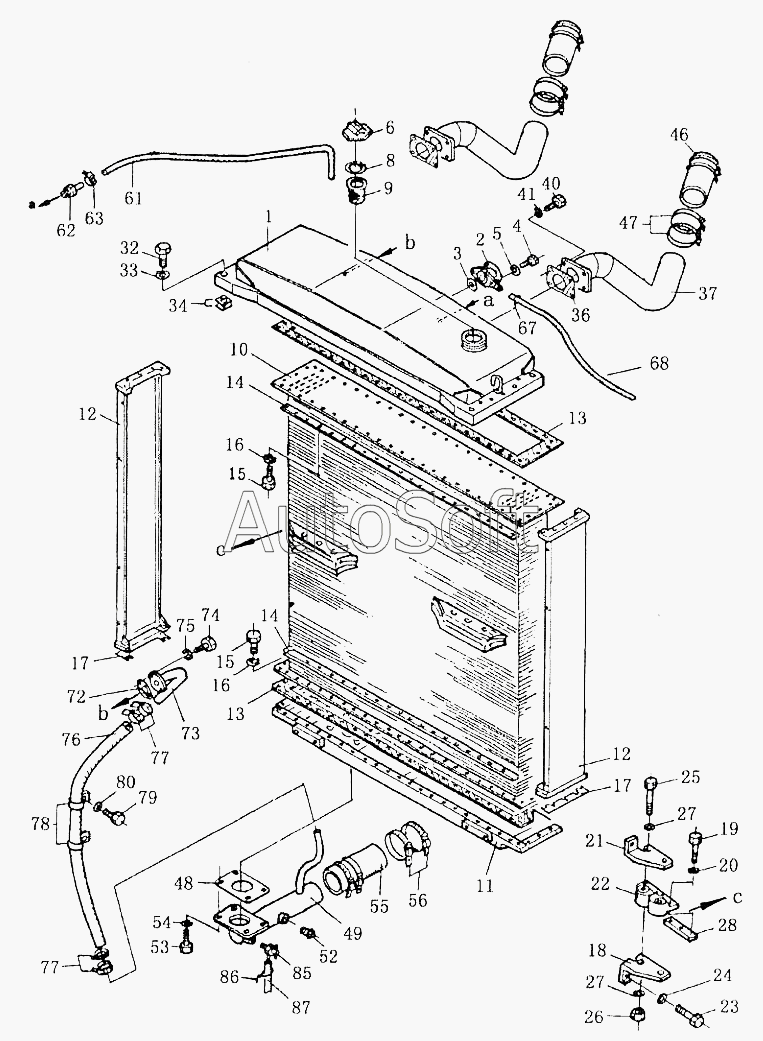

Каталог запасных частей к технике: Shantui SD42-3 (2008). RADIATOR
1
2
3
4
4
5
6
8
9
10
11
12
12
13
13
14
14
15
15
16
16
17
17
18
19
20
21
22
23
24
25
26
27
27
28
32
33
34
36
37
40
47
48
49
52
53
54
55
55
56
61
62
63
68
72
73
74
75
76
77
77
78
79
80
85
86
86
87
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 175-03-С1002 | 1***2 | Radiator assу, D-type | |
| 1 | 3***0 | Tank upper | |
| 2 | 1***2 | Нагнетательный клапан | |
| 3 | 1***0 | Фильтровальная сетка | |
| 4 | 0***5 | Болт | |
| 5 | 0***0 | Шайба | |
| 6 | 0***0 | Крышка бака | |
| 8 | 0***1 | Стопорное кольцо | |
| 9 | 0***8 | Фильтр | |
| 10 | 3***0 | Core, radiator D-type | |
| 11 | 3***0 | Tank, lower | |
| 12 | 3***0 | Plate | |
| 13 | 1***0 | Прижимная пластина | |
| 14 | 3***7 | Plate | |
| 15 | 0***0 | Болт | |
| 16 | 0***2 | Шайба | |
| 17 | 3***3 | Gasket | |
| 18 | 3***4 | Bracket | |
| 19 | 0***5 | Болт | |
| 20 | 0***2 | Шайба | |
| 21 | 3***5 | Bracket | |
| 22 | 1***1 | Vibroshock assy | |
| 23 | 0***5 | Болт | |
| 24 | 0***2 | Шайба | |
| 25 | 0***0 | Болт | |
| 26 | 0***8 | Гайка | |
| 27 | 0***0 | Шайба | |
| 28 | 1***0 | Прижимная пластина | |
| 32 | 0***0 | bolt | |
| 33 | 0***5 | Шайба | |
| 34 | 1***0 | Shim | |
| 36 | 1***0 | Gasket | |
| 37 | 3***0 | Tube | |
| 40 | 0***2 | Шайба | |
| 41 | 3***6 | Hose | |
| 47 | 0***9 | Clamp | |
| 48 | 3***2 | Gasket | |
| 49 | 3***0 | Tube | |
| 52 | 0***5 | Сливная заглушка | |
| 53 | 0***5 | Болт | |
| 54 | 0***2 | Шайба | |
| 55 | 3***7 | Hose | |
| 56 | 0***9 | Clamp | |
| 61 | 3***8 | Hose | |
| 62 | 0***7 | Зажим | |
| 63 | 1***0 | Nipple | |
| 68 | 1***1 | Труба | |
| 72 | 1***0 | Gasket | |
| 73 | 1***1 | Tube | |
| 74 | 0***5 | Болт | |
| 75 | 0***2 | Шайба | |
| 76 | 3***6 | Hose | |
| 77 | 0***6 | Clamp, hose | |
| 78 | 1***0 | Clip | |
| 79 | 0***5 | Болт | |
| 80 | 0***2 | Шайба | |
| 85 | 1***1 | Valve, drain | |
| 86 | 0***0 | Железная проволока 19# | |
| 87 | 3***1 | Hose |
