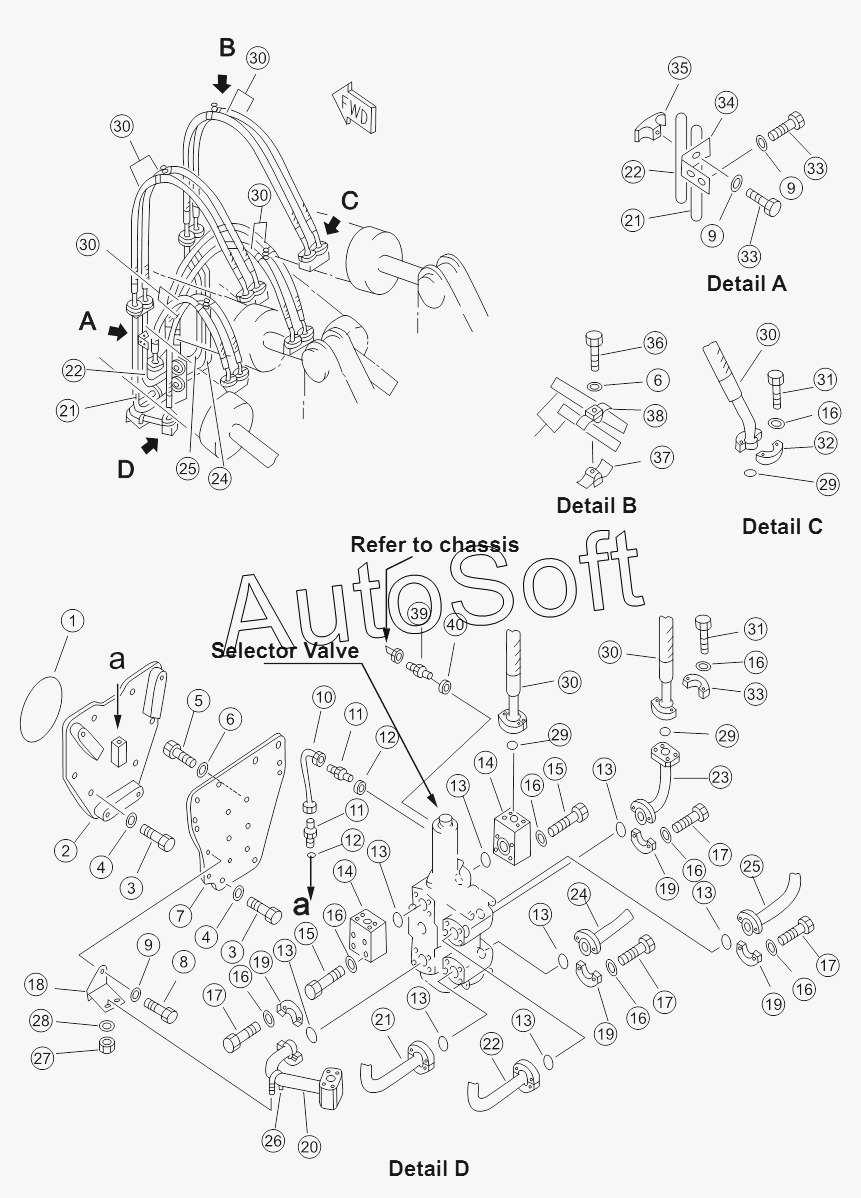

Каталог запасных частей к технике: Shantui SD32 (вариант) (2011). RIPPER CYLINDER PIPING
/102.gif)
31
31
22
22
22
23
24
24
25
25
26
27
28
29
29
29
30
30
30
30
30
30
30
21
21
21
32
33
33
33
34
35
36
37
38
39
40
11
11
2
3
3
4
4
5
6
6
7
8
9
9
9
10
1
12
12
13
13
13
13
13
13
13
13
14
14
15
15
16
16
16
16
16
16
16
16
17
17
17
17
18
19
19
19
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***5 | O-ring | |
| 2 | 1***0 | plate | |
| 3 | 0***0 | Болт | |
| 4 | 0***0 | Рессорная шайба | |
| 5 | 0***0 | Bolt | |
| 6 | 0***6 | Рессорная шайба | |
| 7 | 1***0 | plate | |
| 8 | 0***0 | Болт | |
| 9 | 0***2 | Шайба | |
| 10 | 1***1 | tube | |
| 11 | 0***6 | Nipple | |
| 12 | 0***2 | Gasket | |
| 13 | 0***8 | Кольцо | |
| 14 | 1***0 | elbow | |
| 15 | 0***5 | Болт | |
| 16 | 0***0 | Шайба | |
| 17 | 0***5 | Болт | |
| 18 | 1***0 | bracket | |
| 19 | 0***5 | Фланец | |
| 20 | 1***0 | tube, L.H | |
| 21 | 1***0 | tube, L.H | |
| 22 | 1***0 | tube, L.H | |
| 23 | 1***1 | tube, R.H | |
| 24 | 1***0 | tube, R.H | |
| 25 | 1***0 | tube, R.H | |
| 26 | 0***0 | Зажим трубы | |
| 27 | 0***1 | Гайка | |
| 28 | 0***2 | Шайба | |
| 29 | 0***2 | Кольцо | |
| 30 | 0***5 | hose | |
| 31 | 0***0 | Болт | |
| 32 | 0***9 | Разъемный фланец | |
| 33 | 0***5 | Болт | |
| 34 | 1***1 | bracket | |
| 35 | 1***0 | clip | |
| 36 | 0***5 | Болт | |
| 37 | 1***0 | Дугообразный зажим | |
| 38 | 1***0 | Зажим | |
| 39 | 0***5 | Штуцер | |
| 40 | 0***4 | O-ring |
