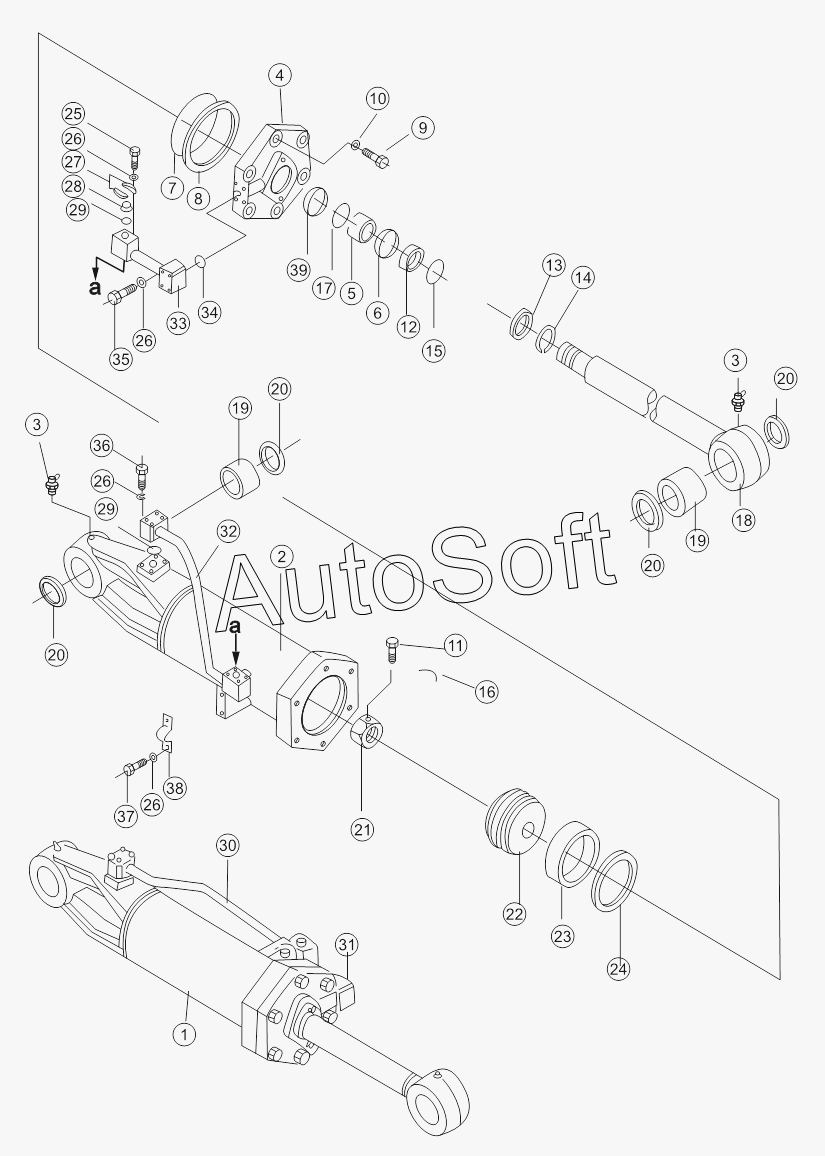

Каталог запасных частей к технике: Shantui SD32 (вариант) (2011). RIPPER TILT OIL CYLINDER
/105.gif)
1
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
20
20
20
20
21
22
23
24
25
26
26
26
26
27
28
29
29
30
31
32
33
34
35
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 171-64-03000 | 1***0 | Ripper tilt oil cylinder | |
| 171-64-04000 | 1***0 | Ripper tilt oil cylinder | |
| 1 | 1***0 | Cylinder body | |
| 2 | 1***0 | Cylinder body | |
| 3 | 0***0 | Масленка | |
| 4 | 1***1 | Cylinder head | |
| 5 | 0***5 | bushing | |
| 6 | 1***5 | KY-Ring | |
| 7 | 0***5 | O-ring | |
| 8 | 1***2 | Guard ring | |
| 9 | 0***0 | Bolt | |
| 10 | 0***0 | Шайба | |
| 11 | 0***5 | Set screw | |
| 12 | 0***0 | bushing | |
| 13 | 1***0 | Ring, Dust | |
| 14 | 0***3 | ring, snap | |
| 15 | 0***5 | O-ring | |
| 16 | 0***2 | Проволока | |
| 17 | G***5 | Retainer ring | |
| 18 | 1***1 | rod, piston | |
| 19 | 0***0 | bushing | |
| 20 | 0***0 | Ring, Dust | |
| 21 | 1***4 | Nut | |
| 22 | 1***3 | Piston | |
| 23 | 0***0 | ring, piston | |
| 24 | 7***0 | packing, piston | |
| 25 | 0***0 | Болт | |
| 26 | 0***2 | Шайба | |
| 27 | 0***9 | Разъемный фланец | |
| 28 | 0***0 | Сплошная крышка | |
| 29 | 0***2 | Кольцо | |
| 30 | 1***0 | Tube | |
| 31 | 1***0 | Tube | |
| 32 | 1***0 | Tube | |
| 33 | 1***0 | Tube | |
| 34 | 0***8 | Кольцо | |
| 35 | 0***0 | Болт | |
| 36 | 0***5 | Шайба | |
| 37 | 0***0 | Болт | |
| 38 | 0***1 | Clip | |
| 39 | 1***0 | Step seal |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
