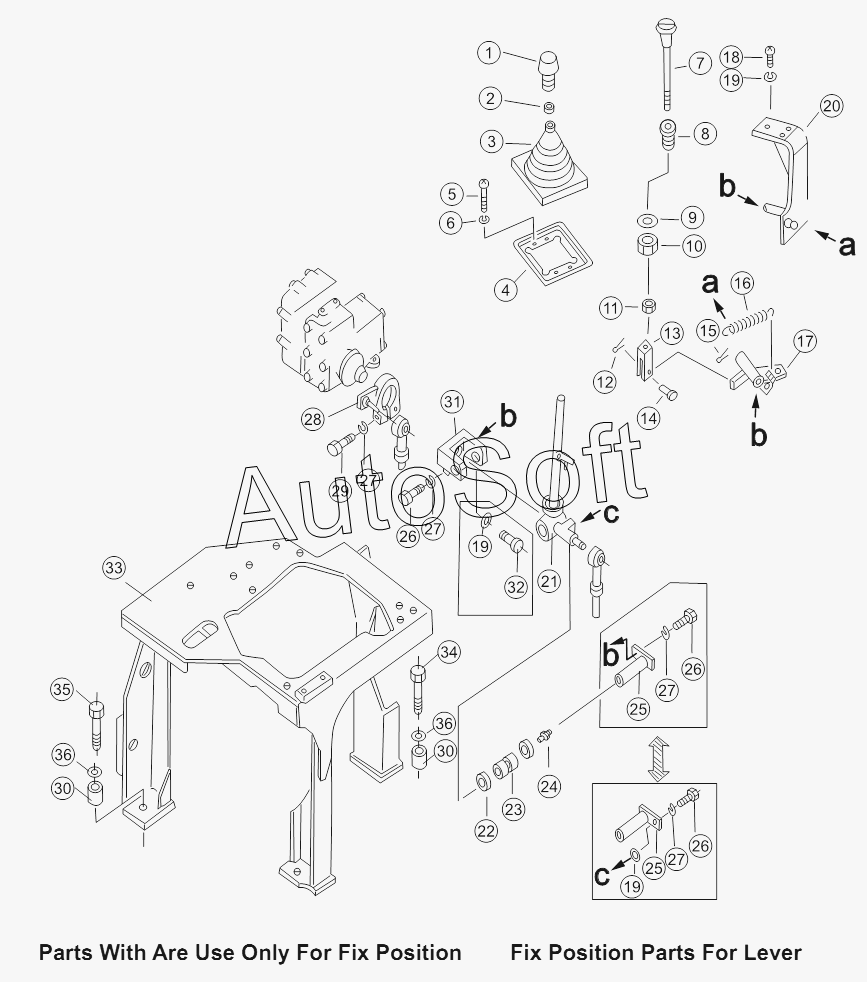

Каталог запасных частей к технике: Shantui SD32 (вариант) (2011). BLADE CONTROL LEVER
/110.gif)
28
20
21
22
23
24
25
25
26
26
26
27
27
27
27
19
19
19
29
30
30
31
32
33
34
35
36
36
10
2
3
4
5
6
7
8
9
1
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Knob | |
| 2 | 1***0 | Гайка | |
| 3 | 1***0 | Защитная камера | |
| 4 | 2***2 | Seat | |
| 5 | 0***8 | Гайка | |
| 6 | 0***3 | Шайба | |
| 7 | 2***0 | Button | |
| 8 | 1***0 | Гайка | |
| 9 | 0***2 | Шайба | |
| 10 | 1***0 | Гайка | |
| 11 | 0***6 | Гайка | |
| 12 | 0***8 | Разводной шплинт | |
| 13 | 0***4 | Вилка | |
| 14 | 0***2 | Палец | |
| 15 | 0***6 | Разводной штифт 2х16 | |
| 16 | 1***0 | Рессора | |
| 17 | 1***0 | Rock arm | |
| 18 | 0***6 | Болт | |
| 19 | 0***3 | Шайба | |
| 20 | 2***0 | Bracket | |
| 21 | 1***0 | Control lever | |
| 22 | 0***4 | Пылеулавливающее герметичное кольцо | |
| 23 | G***6 | Needle roller bearing | |
| 24 | 0***1 | Масленка | |
| 25 | 1***2 | shaft | |
| 26 | 0***0 | Болт | |
| 27 | 0***5 | Шайба | |
| 28 | 1***1 | lever | |
| 29 | 0***0 | Болт | |
| 30 | 1***0 | Зажим | |
| 31 | 1***1 | yoke | |
| 32 | 0***5 | Болт | |
| 33 | 1***0 | lever | |
| 34 | 0***5 | Bolt | |
| 35 | 0***5 | bolt | |
| 36 | 0***5 | Уплотнительная шайба |
