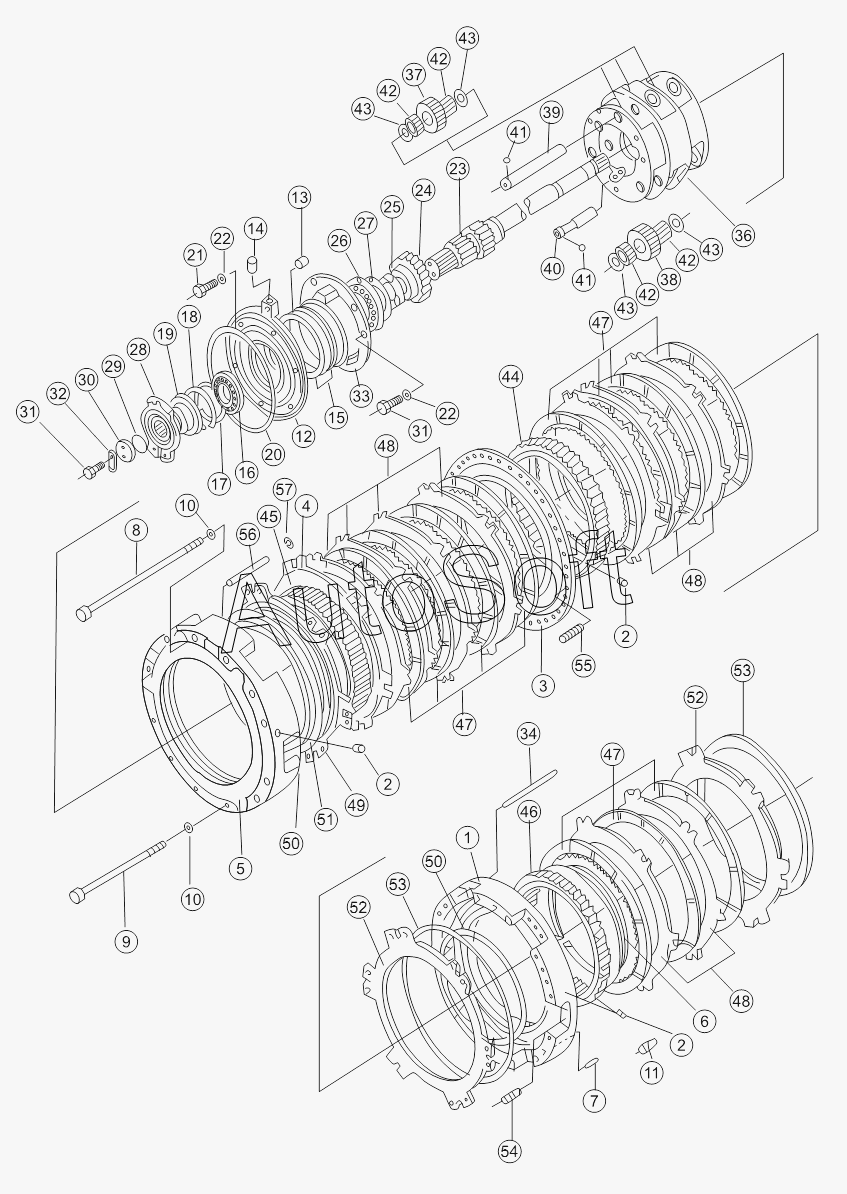

Каталог запасных частей к технике: Shantui SD32 (вариант) (2011). TRANSMISSION GEAR AND SHAFT (1/2)
/27.gif)
44
29
30
31
31
32
33
34
36
37
38
39
40
41
41
42
42
42
42
43
43
43
43
28
45
46
47
47
47
48
48
48
49
50
50
51
52
52
53
53
54
55
56
57
14
1
2
2
2
3
4
5
6
7
8
9
10
10
11
12
13
15
16
17
18
19
20
21
22
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 175-15-00226 | 1***6 | Transmission assy | |
| 1 | 1***0 | housing | |
| 2 | 1***0 | Заглушка | |
| 3 | 1***2 | plate | |
| 4 | 1***0 | plate | |
| 5 | 1***9 | housing | |
| 6 | 1***0 | Стопорное кольцо | |
| 7 | 0***8 | Фиксирующий штифт | |
| 8 | 1***2 | bolt | |
| 9 | 1***2 | bolt | |
| 10 | 1***0 | Шайба | |
| 11 | 0***0 | Втулка | |
| 12 | 1***1 | cage | |
| 13 | 1***0 | Заглушка | |
| 14 | 0***1 | Plug, taper | |
| 15 | 0***5 | Герметичное кольцо | |
| 16 | G***6 | Bearing | |
| 17 | 1***0 | Прокладка | |
| 18 | 1***0 | ring, snap | |
| 19 | 0***0 | Oil seal | |
| 20 | 0***0 | O-ring | |
| 21 | 0***5 | Болт | |
| 22 | 0***6 | Рессорная шайба | |
| 23 | 1***2 | shaft | |
| 24 | 1***2 | gear, sun, follower | |
| 25 | 1***1 | Прокладка | |
| 26 | G***4 | Bear | |
| 27 | 1***0 | Стопорное кольцо | |
| 28 | 1***1 | №Ш coupling, universal | |
| 29 | 0***5 | O-ring | |
| 30 | 1***0 | Держатель | |
| 31 | 0***0 | Болт | |
| 32 | 0***2 | Замковая пластина | |
| 33 | 1***1 | cage, bearing | |
| 34 | 1***0 | pin | |
| 36 | 1***2 | carrier, planetary | |
| 37 | 1***1 | gear | |
| 38 | 1***1 | gear | |
| 39 | 1***2 | shaft | |
| 40 | 1***2 | shaft | |
| 41 | 0***5 | Стальной шарик | |
| 42 | 0***5 | bearing | |
| 43 | 0***5 | Стопорная шайба | |
| 44 | 1***0 | gear, ring | |
| 45 | 1***0 | gear, ring | |
| 46 | 1***2 | gear, ring, 3rd | |
| 47 | 1***5 | disk, clutch | |
| 48 | 1***1 | Прокладочная пластина | |
| 49 | 1***0 | piston | |
| 50 | 1***0 | ring, seal | |
| 51 | 1***0 | ring, seal | |
| 52 | 1***0 | piston | |
| 53 | 1***0 | ring, seal | |
| 54 | 1***0 | Рессора | |
| 55 | 1***0 | spring | |
| 56 | 1***0 | pin | |
| 57 | 1***0 | Рессора (в форме шайбы) |
