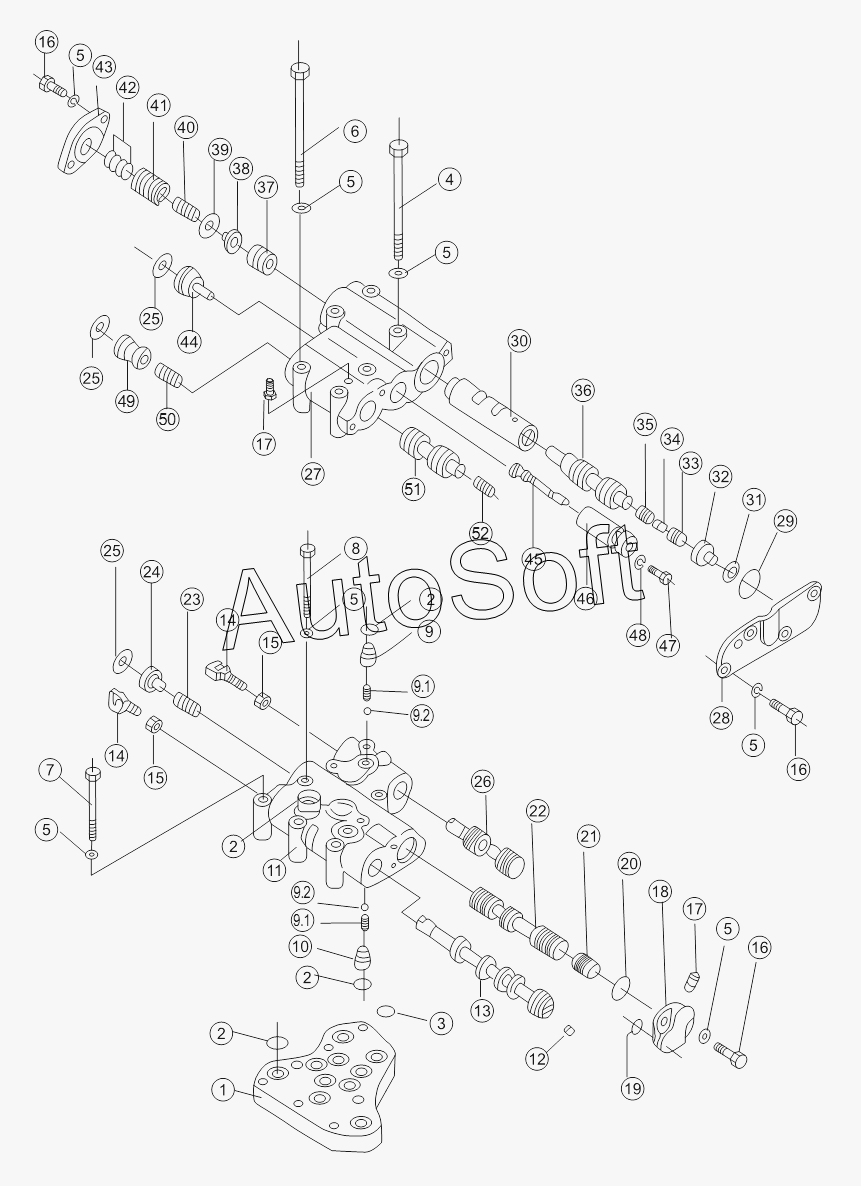

Каталог запасных частей к технике: Shantui SD32 (вариант) (2011). TRANSMISSION CONTROL VALVE
/30.gif)
1
2
2
2
2
3
4
5
5
5
5
5
5
5
6
7
8
9.2
9.2
9
9.1
9.1
10
11
12
13
14
14
15
15
16
16
16
17
17
18
19
20
21
22
23
24
25
25
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 175-15-35002 | 1***2 | Transmission control valve assy | |
| 1 | 1***0 | Гнездо клапана | |
| 10 | 1***0 | Стопор | |
| 11 | 1***2 | Корпус клапана | |
| 12 | 1***0 | Заглушка | |
| 13 | 1***1 | Шпулька | |
| 14 | 0***3 | Скоба | |
| 15 | 0***8 | Гайка | |
| 16 | 0***5 | Болт | |
| 17 | 0***8 | Заглушка | |
| 18 | 1***1 | Крышка | |
| 19 | 0***6 | O-ring | |
| 2 | 0***2 | Кольцо | |
| 20 | 0***2 | Кольцо круглого сечения | |
| 21 | 1***0 | Поршень | |
| 22 | 1***0 | Катушка | |
| 23 | 1***0 | Рессора | |
| 24 | 1***0 | Упорная пластина | |
| 25 | 0***5 | Упорное кольцо | |
| 26 | 1***0 | Шпулька | |
| 27 | 1***0 | Корпус клапана | |
| 28 | 1***0 | Крышка | |
| 29 | 0***0 | Кольцо | |
| 3 | 0***5 | Кольцо | |
| 30 | 1***1 | Клапан | |
| 31 | 1***0 | Открытое кольцо | |
| 32 | 1***0 | Стопор | |
| 33 | 1***0 | Клапан | |
| 34 | 1***0 | Рессора | |
| 35 | 1***0 | Клапан | |
| 36 | 1***1 | Клапан | |
| 37 | 1***0 | spring | |
| 38 | 1***0 | Гнездо | |
| 39 | 1***0 | Шайба | |
| 4 | 1***0 | Болт | |
| 40 | 1***0 | Spring | |
| 41 | 1***1 | Рессора | |
| 42 | 1***0 | Уплотнительная прокладка | |
| 43 | 1***0 | Крышка | |
| 44 | 1***0 | Стопор | |
| 45 | 1***0 | spool valve | |
| 46 | 1***1 | Втулка | |
| 47 | 1***0 | Болт | |
| 48 | 0***9 | Рессорная шайба | |
| 49 | 1***0 | Тормозное устройство | |
| 5 | 0***0 | Шайба | |
| 50 | 2***0 | Рессора | |
| 51 | 1***0 | Шпулька | |
| 52 | 1***0 | Плунжер | |
| 6 | 1***0 | Болт | |
| 7 | 1***0 | Болт | |
| 8 | 0***5 | Болт | |
| 9 | 1***1 | Стопор | |
| 9.1 | 1***0 | spring | |
| 9.2 | 0***2 | Стальной шарик |
