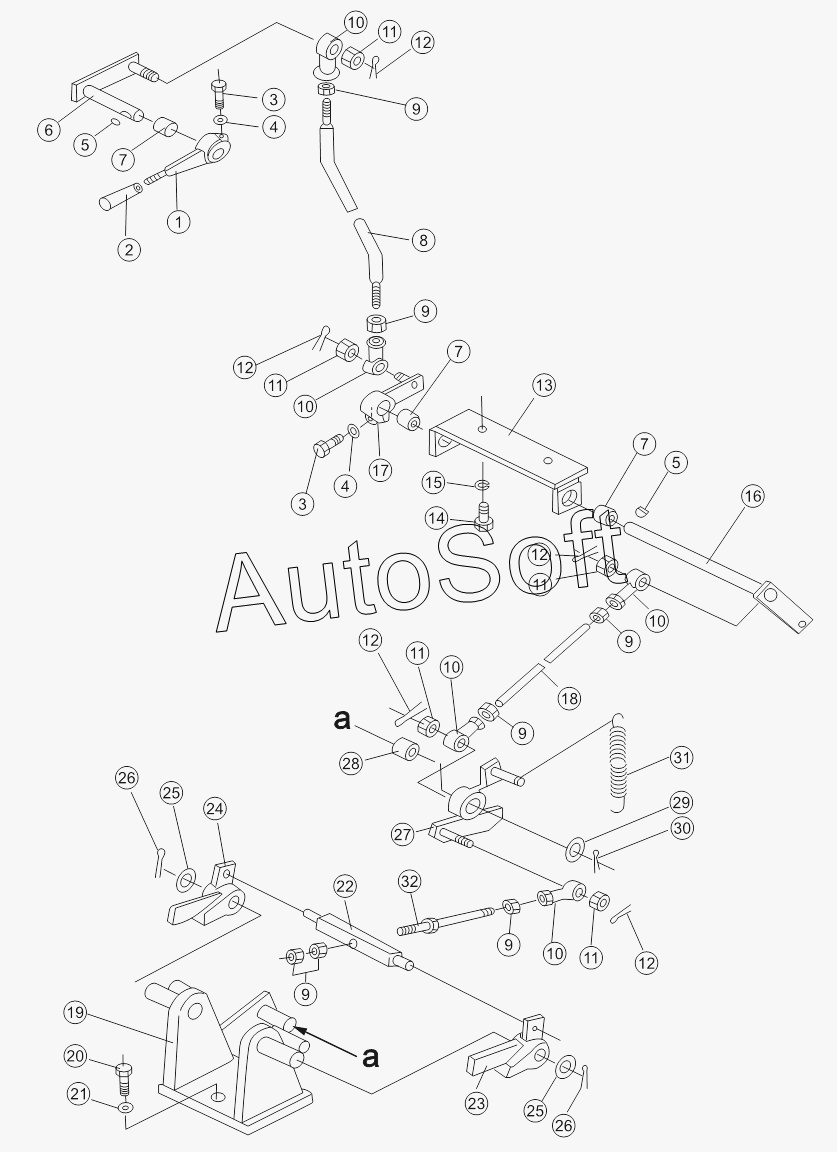

Каталог запасных частей к технике: Shantui SD32 (вариант) (2011). PARKING BRAKE
/53.gif)
1
2
3
3
4
4
5
5
6
7
7
7
8
9
9
9
9
9
9
10
10
10
10
10
11
11
11
11
11
12
12
12
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
25
26
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | lever | |
| 2 | 0***0 | Ручка | |
| 3 | 0***0 | Болт | |
| 4 | 0***5 | Шайба | |
| 5 | 0***6 | key | |
| 6 | 1***1 | lever | |
| 7 | 0***5 | Втулка | |
| 8 | 1***1 | rod | |
| 9 | 0***6 | Гайка | |
| 10 | 0***7 | Joint bearing | |
| 11 | 0***9 | Nut | |
| 12 | 0***6 | Разводной штифт 2х16 | |
| 13 | 1***0 | Seat | |
| 14 | 0***0 | Болт | |
| 15 | 0***2 | Шайба | |
| 16 | 1***0 | Rock arm | |
| 17 | 1***2 | lever | |
| 18 | 0***3 | rod | |
| 19 | 1***2 | bracket | |
| 20 | 0***0 | Болт | |
| 21 | 0***5 | Шайба | |
| 22 | 1***0 | bar | |
| 23 | 1***1 | pawl, L.H | |
| 24 | 1***1 | pawl, R.H | |
| 25 | 0***2 | Шайба | |
| 26 | 0***8 | Разводной шплинт | |
| 27 | 1***3 | lever | |
| 28 | 1***0 | bushing | |
| 29 | 0***6 | Шайба | |
| 30 | 0***6 | Pin | |
| 31 | 1***0 | spring | |
| 32 | 1***1 | rod |
