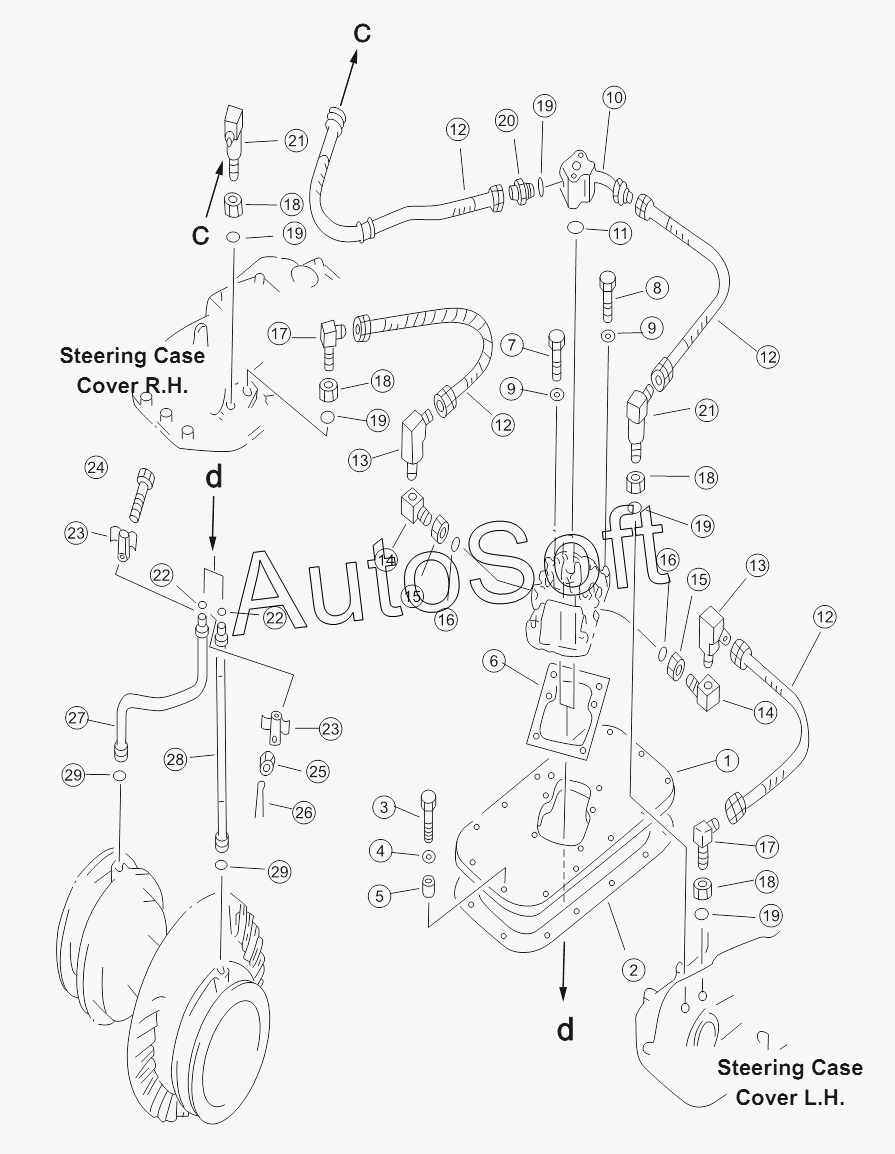

Каталог запасных частей к технике: Shantui SD32 (вариант) (2011). BRAKE PIPING SYSTEM
/58.gif)
25
26
27
28
29
29
24
13
13
2
3
4
5
6
7
8
9
9
10
11
12
12
12
12
1
14
14
15
15
16
16
17
17
18
18
18
18
19
19
19
19
19
20
21
21
22
22
23
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | plate | |
| 2 | 1***1 | gasket | |
| 3 | 0***0 | Болт | |
| 4 | 0***6 | Рессорная шайба | |
| 5 | 1***0 | Втулка | |
| 6 | 1***0 | Сальник | |
| 7 | 0***0 | Болт | |
| 8 | 0***0 | Болт | |
| 9 | 0***2 | Шайба | |
| 10 | 1***0 | tube | |
| 11 | 0***8 | O-ring | |
| 12 | 0***3 | Рукав | |
| 13 | 2***0 | Штуцер | |
| 14 | 1***0 | Штуцер | |
| 15 | 1***0 | Nut | |
| 16 | 0***3 | o-ring | |
| 17 | 0***5 | elbow | |
| 18 | 0***9 | Гайка | |
| 19 | 0***4 | O-ring | |
| 20 | 0***5 | Штуцер | |
| 21 | 1***0 | Штуцер | |
| 22 | 0***8 | Кольцо | |
| 23 | 1***1 | clamp | |
| 24 | 0***5 | bolt | |
| 25 | 0***2 | Nut | |
| 26 | 0***8 | Разводной шплинт | |
| 27 | 1***0 | tube, R.H | |
| 28 | 1***0 | tube, L.H | |
| 29 | 0***2 | O-ring | |
| 30 | 1***1 | tube | |
| 31 | 0***5 | Болт | |
| 33 | 0***0 | Кольцо | |
| 34 | 0***3 | hose | |
| 35 | 0***1 | hose | |
| 36 | 0***4 | nipple | |
| 37 | 0***0 | nut | |
| 38 | 0***4 | O-ring | |
| 40 | 0***5 | Болт | |
| 42 | 1***3 | tube | |
| 43 | 0***3 | Трос | |
| 44 | 1***0 | elbow | |
| 47 | 0***0 | Болт | |
| 49 | 0***5 | Кольцо | |
| 50 | 1***0 | tube | |
| 51 | 0***9 | Зажим рукава | |
| 52 | 0***3 | Рукав | |
| 53 | 1***4 | tube |
