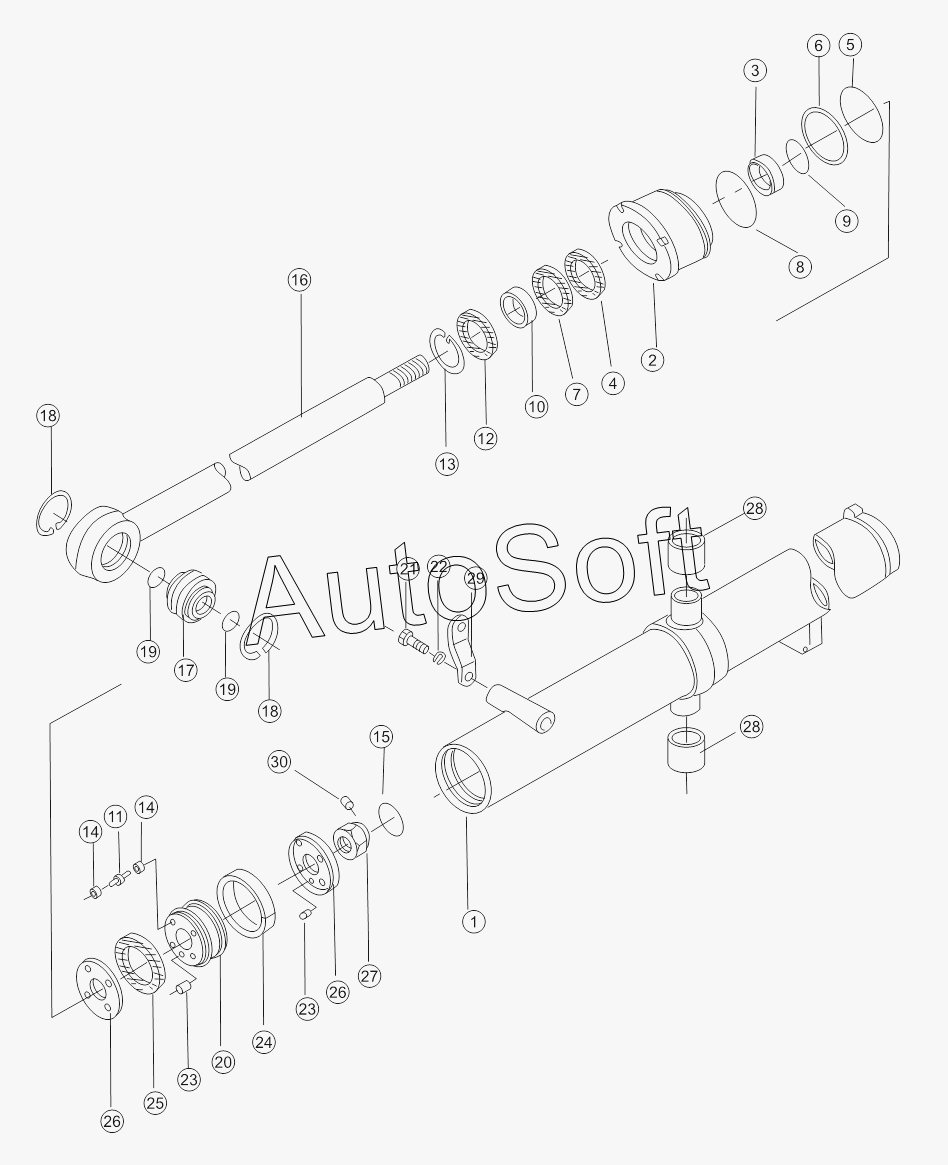

Каталог запасных частей к технике: Shantui SD32 (вариант) (2011). BLADE LIFT CYLINDER
/85.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
16
17
18
18
19
19
20
21
22
23
23
24
25
26
26
27
28
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Cylinder body | |
| 2 | 1***3 | Cylinder head | |
| 3 | 0***0 | bushing | |
| 4 | 1***0 | Step seal | |
| 5 | 0***5 | 0-ring | |
| 6 | 1***2 | Guard ring | |
| 7 | 7***0 | packing, rod | |
| 8 | 0***0 | O-ring | |
| 9 | G***0 | Retainer ring | |
| 10 | 0***5 | bushing | |
| 11 | 1***0 | valve | |
| 12 | 1***0 | Ring, Dust | |
| 13 | 0***7 | ring, snap | |
| 14 | 1***0 | seat | |
| 15 | 0***5 | Set screw | |
| 16 | 1***0 | Piston rod | |
| 17 | 0***8 | bearing | |
| 18 | 0***0 | Retainer ring | |
| 19 | 0***0 | O-ring | |
| 20 | 1***2 | piston | |
| 21 | 0***5 | Болт | |
| 22 | 0***2 | Шайба | |
| 23 | 0***6 | Фиксирующий штифт | |
| 24 | 0***5 | ring near | |
| 25 | 7***0 | packing, piston | |
| 26 | 1***2 | Retainer ring | |
| 27 | 1***1 | Nut | |
| 28 | 1***0 | bushing | |
| 29 | 1***0 | plate | |
| 30 | 0***0 | Стальная крепежная проволока |
