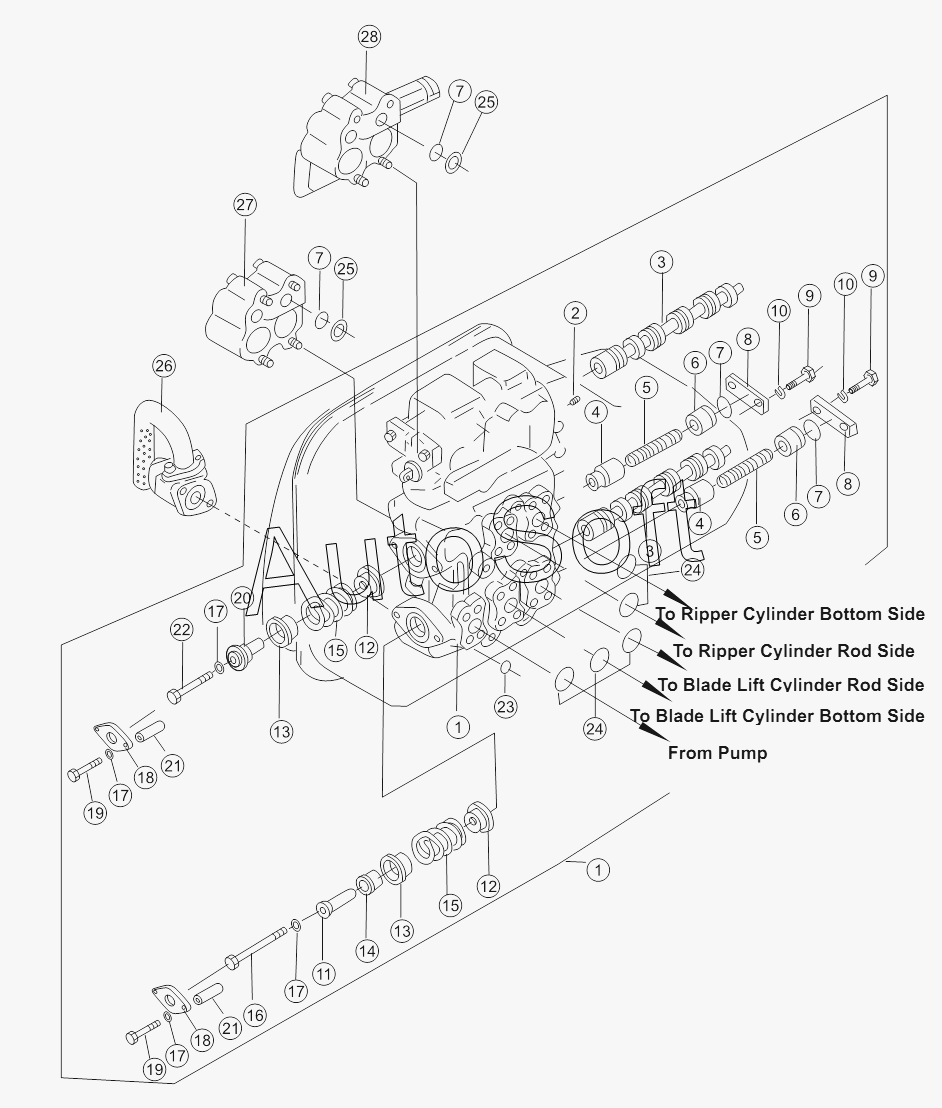

Каталог запасных частей к технике: Shantui SD32 (вариант) (2011). BLADE LIFT AND RIPPER CONTROL VALVE (1/2)
/90.gif)
1
1
1
2
3
3
4
4
5
5
6
6
7
7
7
7
8
8
9
9
10
10
11
12
12
13
13
14
15
15
16
17
17
17
17
18
18
19
19
20
21
21
22
23
24
24
25
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 701-43-24002 | 7***2 | valve assy | |
| 1 | 7***0 | body, valve | |
| 1 | 7***2 | work equipment control | |
| 2 | 0***5 | Конусная заглушка | |
| 3 | 7***0 | spool, tilt control valve | |
| 4 | 7***0 | element, valve | |
| 5 | 7***0 | spring | |
| 6 | 7***0 | seat, spring | |
| 7 | 0***5 | Кольцо | |
| 8 | 7***0 | plate | |
| 9 | 0***5 | Болт | |
| 10 | 0***2 | Рессорная шайба | |
| 11 | 7***0 | bushing | |
| 12 | 7***1 | spacer | |
| 13 | 7***1 | spacer | |
| 14 | 7***1 | bushing | |
| 15 | 7***1 | spring | |
| 16 | 0***5 | Болт | |
| 17 | 0***6 | Рессорная шайба | |
| 18 | 7***0 | plate | |
| 19 | 0***5 | bolt | |
| 20 | 7***1 | bushing | |
| 21 | 7***0 | collar | |
| 22 | 0***0 | Болт | |
| 23 | 7***0 | O-ring | |
| 24 | 0***5 | Кольцо | |
| 25 | 7***0 | Прокладочное кольцо | |
| 26 | 7***2 | main relief valve assy | |
| 27 | 7***2 | suction valve assy | |
| 28 | 7***2 | safety and suction assy |
