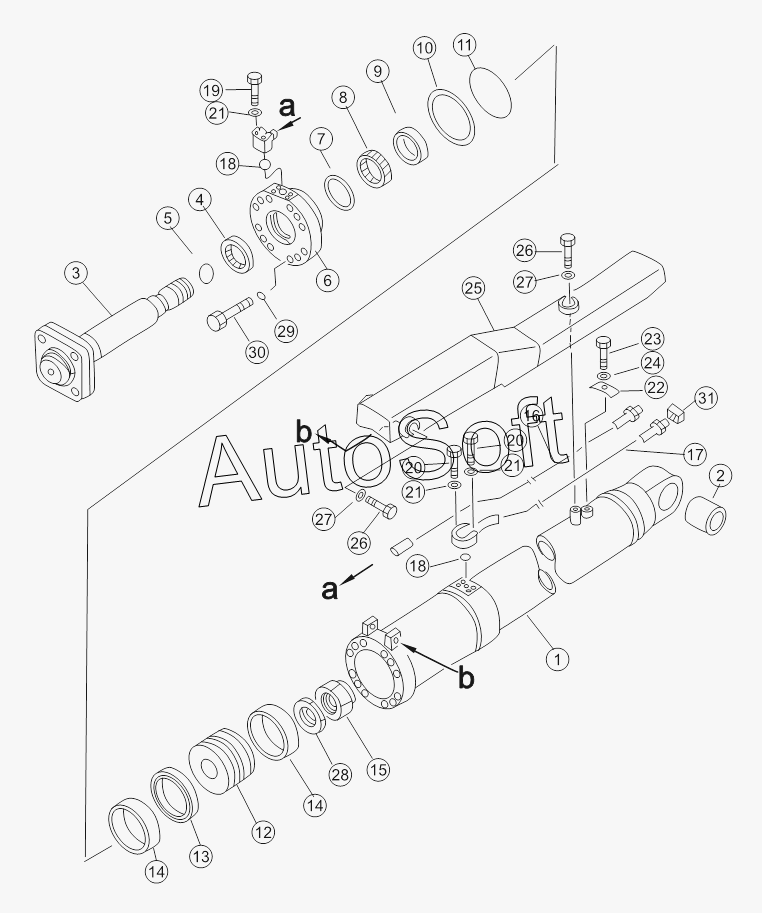

Каталог запасных частей к технике: Shantui SD22 (вариант) (2013). TILT OIL CYLINDER
/100.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
16
17
18
18
19
20
20
21
21
21
22
23
24
25
26
26
27
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Cylinder body | |
| 2 | 1***0 | Втулка | |
| 3 | 2***0 | Piston rod | |
| 4 | 2***4 | Dust ring | |
| 5 | 0***2 | Кольцо | |
| 6 | 2***2 | Cylinder head | |
| 7 | 2***5 | KY-ring | |
| 8 | 2***0 | Step seal | |
| 9 | 2***3 | Guide ring | |
| 10 | 0***2 | Защитное упорное кольцо | |
| 11 | 0***0 | Кольцо | |
| 12 | 2***1 | Piston | |
| 13 | 2***0 | Glyd ring | |
| 14 | 2***6 | Support ring | |
| 15 | 0***4 | Гайка | |
| 16 | 1***4 | Труба | |
| 17 | 1***4 | Труба | |
| 18 | 0***0 | Кольцо | |
| 19 | 0***0 | Болт | |
| 20 | 0***5 | Болт | |
| 21 | 0***3 | Шайба | |
| 22 | 1***1 | Дугообразный зажим | |
| 23 | 0***5 | Болт | |
| 24 | 0***2 | Шайба | |
| 25 | 1***4 | Крышка | |
| 26 | 0***5 | Болт | |
| 27 | 0***5 | Шайба | |
| 28 | 1***0 | Шайба | |
| 29 | 0***0 | Шайба | |
| 30 | 0***0 | Болт | |
| 31 | 1***0 | Заглушка |
