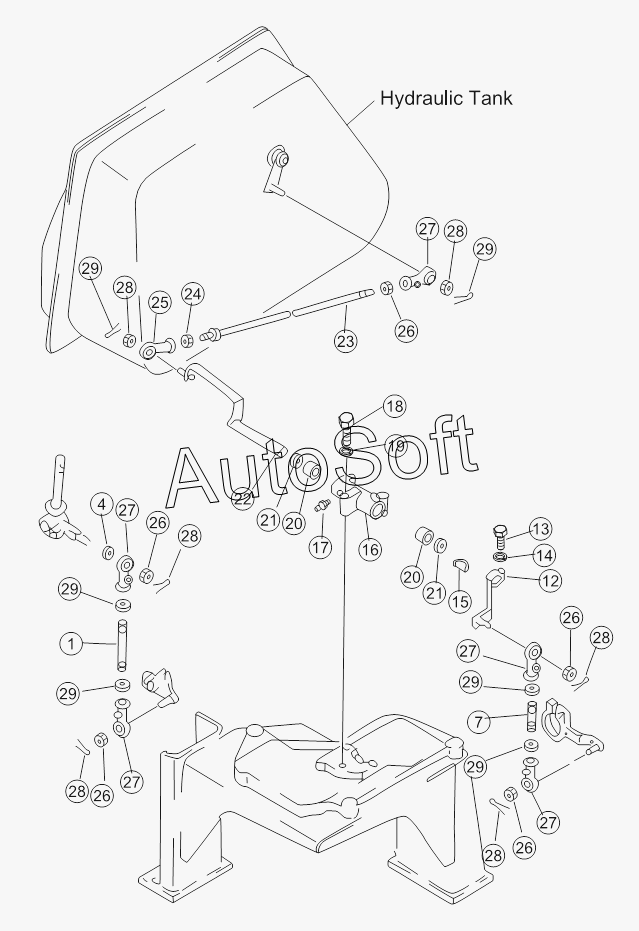

Каталог запасных частей к технике: Shantui SD22 (вариант) (2013). TILT CONTROL LINKAGE
/117.gif)
1
4
7
12
13
14
15
16
17
18
19
20
20
21
21
22
23
24
25
26
26
26
26
26
27
27
27
27
27
28
28
28
28
28
28
29
29
29
29
29
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***3 | Шток | |
| 4 | 0***2 | Washer | |
| 7 | 0***9 | Шток | |
| 12 | 1***0 | Рычаг | |
| 13 | 0***0 | Болт | |
| 14 | 0***5 | Шайба | |
| 15 | 0***9 | Стопор | |
| 16 | 1***0 | Держатель | |
| 17 | 0***1 | Масленка | |
| 18 | 0***0 | Болт | |
| 19 | 0***0 | Шайба | |
| 20 | G***6 | Игольчатый подшипник | |
| 21 | 0***4 | Защитное кольцо подшипника | |
| 22 | 1***0 | Рычаг | |
| 23 | 0***7 | Шток | |
| 24 | 0***7 | Гайка | |
| 25 | 0***5 | Наконечник | |
| 26 | 0***0 | Гайка | |
| 27 | 0***5 | Наконечник | |
| 28 | 0***0 | Разводной шплинт | |
| 29 | 0***0 | Гайка |
