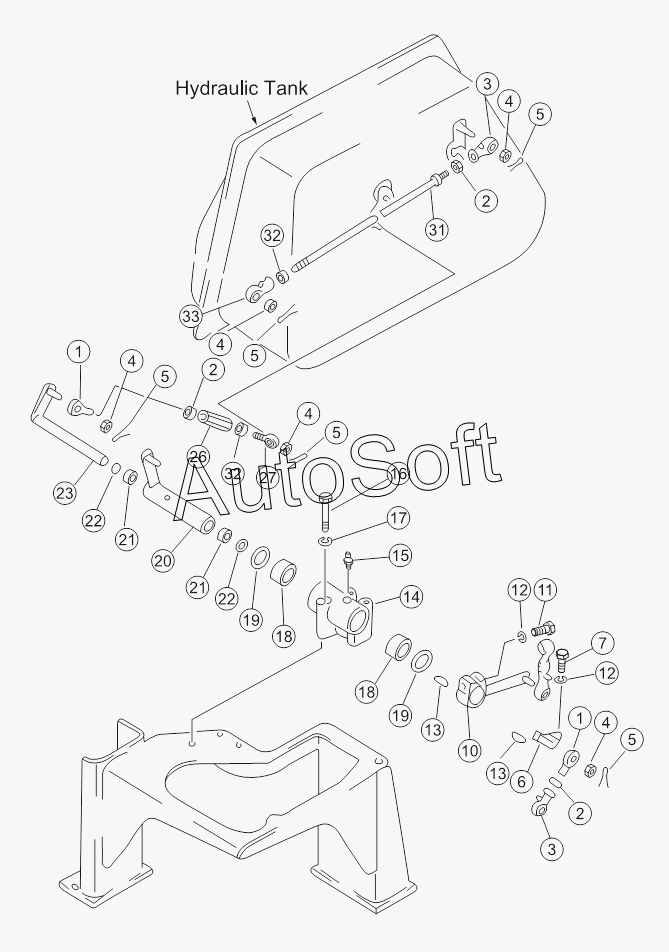

Каталог запасных частей к технике: Shantui SD22 (вариант) (2013). LIFT AND RIPPER CONTROL LINKAGE
/120.gif)
16
33
32
32
31
27
26
23
22
22
21
21
20
19
19
18
18
17
1
1
15
14
13
13
12
12
11
10
7
6
5
5
5
5
5
4
4
4
4
4
3
3
2
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***9 | Наконечник | |
| 2 | 0***0 | Гайка | |
| 3 | 0***5 | Наконечник | |
| 4 | 0***0 | Гайка | |
| 5 | 0***0 | Разводной шплинт | |
| 6 | 1***0 | Рычаг | |
| 7 | 0***0 | Болт | |
| 10 | 1***0 | Рычаг | |
| 11 | 0***0 | Болт | |
| 12 | 0***5 | Шайба | |
| 13 | 0***9 | Стопор | |
| 14 | 1***0 | Держатель | |
| 15 | 0***1 | Масленка | |
| 16 | 0***0 | Болт | |
| 17 | 0***0 | Шайба | |
| 18 | G***0 | Bearing | |
| 19 | 0***4 | Dust ring | |
| 20 | 1***0 | Рычаг | |
| 21 | G***6 | Игольчатый подшипник | |
| 22 | 0***4 | Защитное кольцо подшипника | |
| 23 | 1***0 | Рычаг | |
| 26 | 2***1 | Винт | |
| 27 | 0***9 | Наконечник | |
| 31 | 0***0 | Шток | |
| 32 | 0***7 | Гайка | |
| 33 | 0***5 | Наконечник |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
