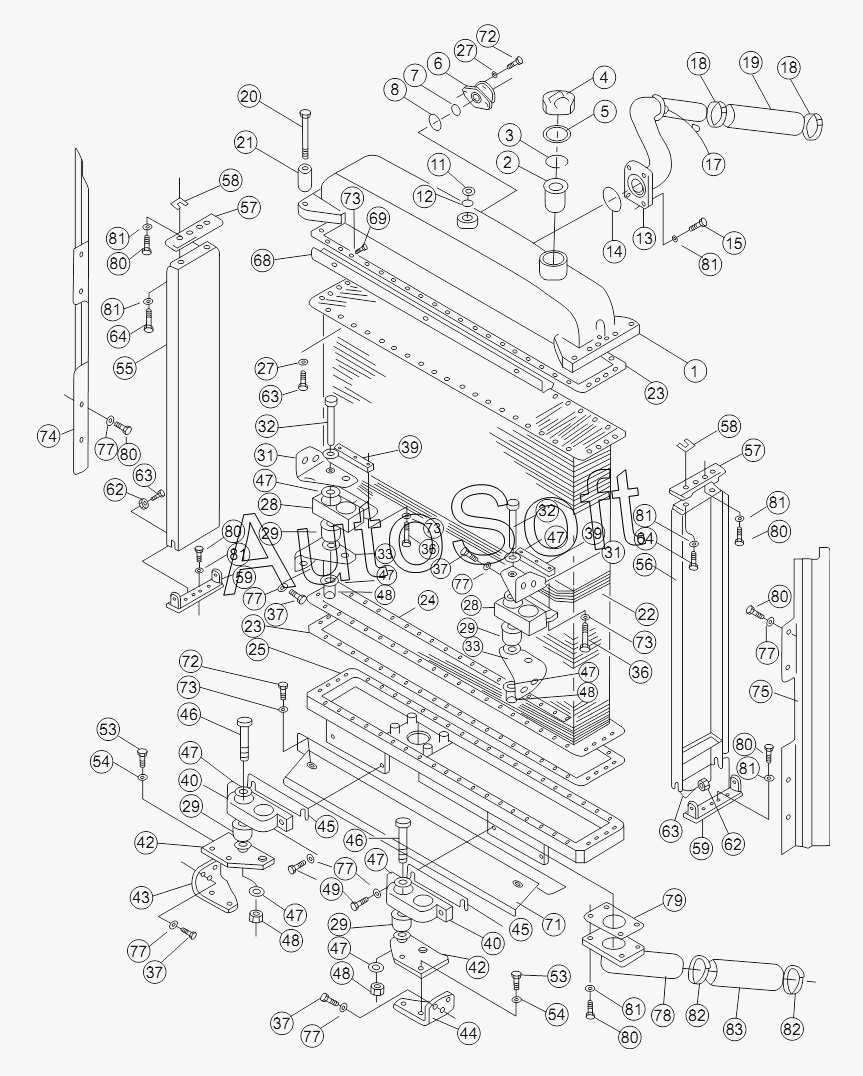

Каталог запасных частей к технике: Shantui SD22 (вариант) (2013). RADIATOR (FOR ENGINE NT855)
/11.gif)
49
58
58
57
57
57
56
56
55
55
54
54
53
53
59
59
59
48
48
48
48
47
47
47
47
47
47
47
47
46
46
45
45
45
44
43
42
42
40
40
40
83
82
82
81
81
81
81
81
81
81
81
80
80
80
80
80
80
80
79
78
77
77
77
77
77
77
77
75
75
74
74
39
39
39
73
73
73
73
72
72
71
71
69
68
64
64
63
63
63
62
62
62
7
7
19
18
18
17
15
14
13
12
11
8
20
6
6
5
4
3
2
1
1
27
27
37
37
37
37
36
36
33
33
32
32
31
31
29
29
29
29
29
28
28
28
25
25
24
24
23
23
23
22
22
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 158-03-A0000 | 1***0 | Radiator and piping | |
| 22M-03-00000 | 2***0 | Radiator assembly | |
| 23Y-03B-00000 | 2***0 | Radiator assembly | |
| 1 | 1***7 | Верхний бак | |
| 1 | 2***0 | Tank upper | |
| 2 | 0***8 | Фильтр | |
| 3 | 0***1 | Стопорное кольцо | |
| 4 | 0***0 | Крышка бака | |
| 5 | 0***2 | Gasket | |
| 6 | 1***2 | Нагнетательный клапан | |
| 6 | 2***0 | Pressure valve | |
| 7 | 1***0 | Фильтровальная сетка | |
| 7 | 2***0 | Filter screen | |
| 8 | 0***5 | Кольцо | |
| 11 | 0***8 | Заглушка | |
| 12 | 0***4 | Кольцо | |
| 13 | 1***5 | Труба | |
| 14 | 0***0 | Кольцо | |
| 15 | 0***0 | Болт | |
| 17 | 0***8 | Заглушка | |
| 18 | 0***9 | Зажим | |
| 19 | 1***4 | Рукав | |
| 20 | 0***0 | Bolt | |
| 21 | 1***0 | Распорная втулка | |
| 22 | 1***2 | Сердечник | |
| 22 | 2***0 | Core | |
| 23 | 1***3 | Уплотнительная прокладка | |
| 23 | 2***4 | Gobbet | |
| 24 | 1***1 | Прокладочный лист | |
| 24 | 2***5 | Plate | |
| 25 | 1***3 | Tank louder | |
| 25 | 2***0 | Tank louder | |
| 27 | 0***0 | Шайба | |
| 28 | 1***0 | Скоба | |
| 28 | 2***0 | Support | |
| 29 | 1***0 | Амортизатор | |
| 29 | 2***0 | Absorber | |
| 31 | 1***0 | Верхняя скоба | |
| 32 | 0***0 | Болт | |
| 33 | 1***0 | Нижняя скоба | |
| 36 | 0***5 | Болт | |
| 37 | 0***0 | Болт | |
| 39 | 1***0 | Прижимная пластина | |
| 39 | 2***3 | Plate | |
| 40 | 1***0 | Скоба | |
| 40 | 2***1 | Support | |
| 42 | 1***0 | Bracket | |
| 43 | 1***3 | Скоба (правая) | |
| 44 | 1***3 | Скоба (левая) | |
| 45 | 1***0 | Прокладка | |
| 45 | 2***1 | Washer | |
| 46 | 0***5 | Болт | |
| 47 | 0***0 | Шайба | |
| 48 | 0***8 | Гайка | |
| 49 | 0***5 | Болт | |
| 53 | 0***5 | Болт | |
| 54 | 0***5 | Уплотнительная шайба | |
| 55 | 1***2 | Защитная камера (правая) | |
| 55 | 2***0 | Baffle plate | |
| 56 | 1***3 | Защитная камера (левая) | |
| 56 | 2***0 | Baffle plate | |
| 57 | 1***0 | Прокладка | |
| 57 | 2***0 | Pad | |
| 58 | 1***1 | Уплотнительная прокладка | |
| 59 | 1***0 | Пластина | |
| 59 | 2***0 | Plate | |
| 62 | 1***0 | Seal | |
| 62 | 2***2 | Bracket | |
| 63 | 0***0 | Болт | |
| 64 | 0***0 | Болт | |
| 68 | 1***1 | Защитная насадка | |
| 69 | 0***0 | Болт | |
| 71 | 1***0 | Защитная насадка | |
| 71 | 2***0 | Shield | |
| 72 | 0***5 | Болт | |
| 73 | 0***2 | Шайба | |
| 74 | 1***2 | Защитная насадка | |
| 74 | 1***0 | Guard | |
| 75 | 1***0 | Защитная насадка | |
| 75 | 2***0 | Shield | |
| 77 | 0***2 | Шайба | |
| 78 | 1***7 | Коленчатая труба | |
| 79 | 1***1 | Gasket | |
| 80 | 0***5 | Болт | |
| 81 | 0***6 | Рессорная шайба | |
| 82 | 0***9 | Зажим | |
| 83 | 1***4 | Рукав |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
