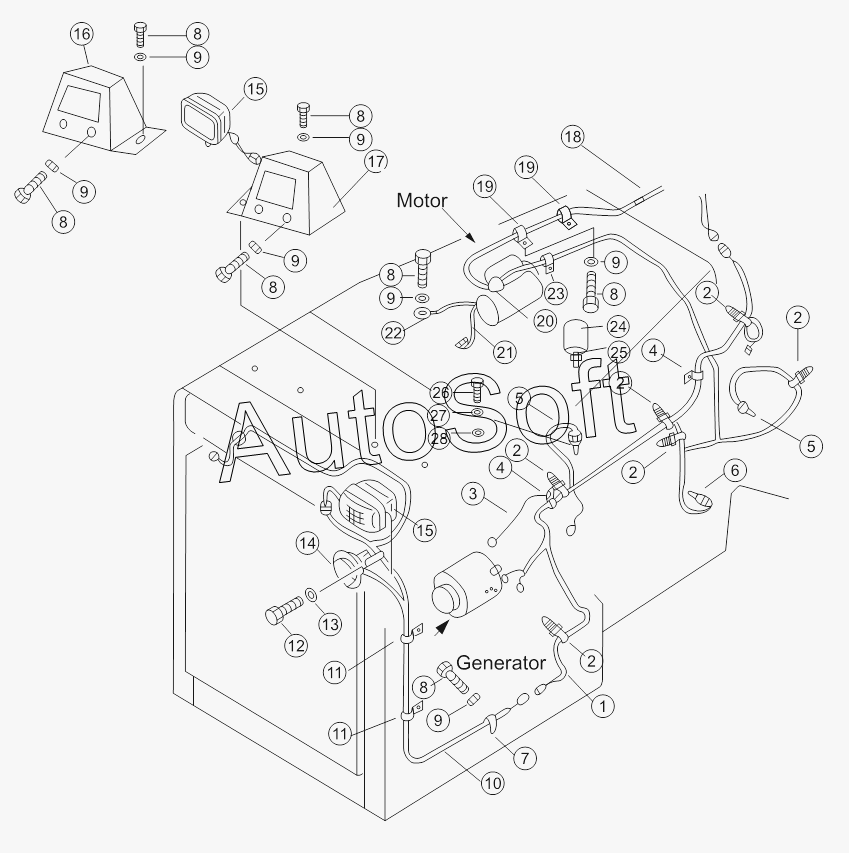

Каталог запасных частей к технике: Shantui SD22 (вариант) (2013). ELECTRICAL SYSTEM (1/2) (FOR ENGINE NT855) (SD22, SD22D, SD22E, SD22S)
/142.gif)
15
15
28
27
26
25
24
23
22
21
20
19
19
18
17
16
1
14
13
12
11
11
10
9
9
9
9
9
9
9
8
8
8
8
8
8
8
7
6
5
5
4
4
3
2
2
2
2
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Wiring harness | |
| 2 | 0***9 | Hoop | |
| 3 | 2***0 | Ground wire | |
| 4 | 0***0 | Clip | |
| 5 | D***0 | Oil temperature sensor | |
| 6 | D***0 | Pressure sensor | |
| 7 | 0***0 | Clip | |
| 8 | 0***6 | Болт | |
| 9 | 0***2 | Шайба | |
| 10 | 2***0 | Wiring harness | |
| 11 | 0***4 | Clip | |
| 12 | 0***4 | Болт | |
| 13 | 0***3 | Шайба | |
| 14 | D***0 | Клаксон | |
| 15 | D***0 | Lamp | |
| 16 | 2***0 | Cover | |
| 17 | 2***0 | Cover | |
| 18 | 2***0 | Cable | |
| 19 | 0***0 | Clip | |
| 20 | 0***5 | Cover | |
| 21 | 2***0 | Wire, earth | |
| 22 | 2***0 | Ground wire | |
| 23 | 0***4 | Clip | |
| 24 | D***0 | Индикатор воздушного фильтра | |
| 25 | 2***3 | Joint | |
| 26 | 1***3 | Nipple | |
| 27 | 1***4 | Washer | |
| 28 | 1***5 | Washer |
