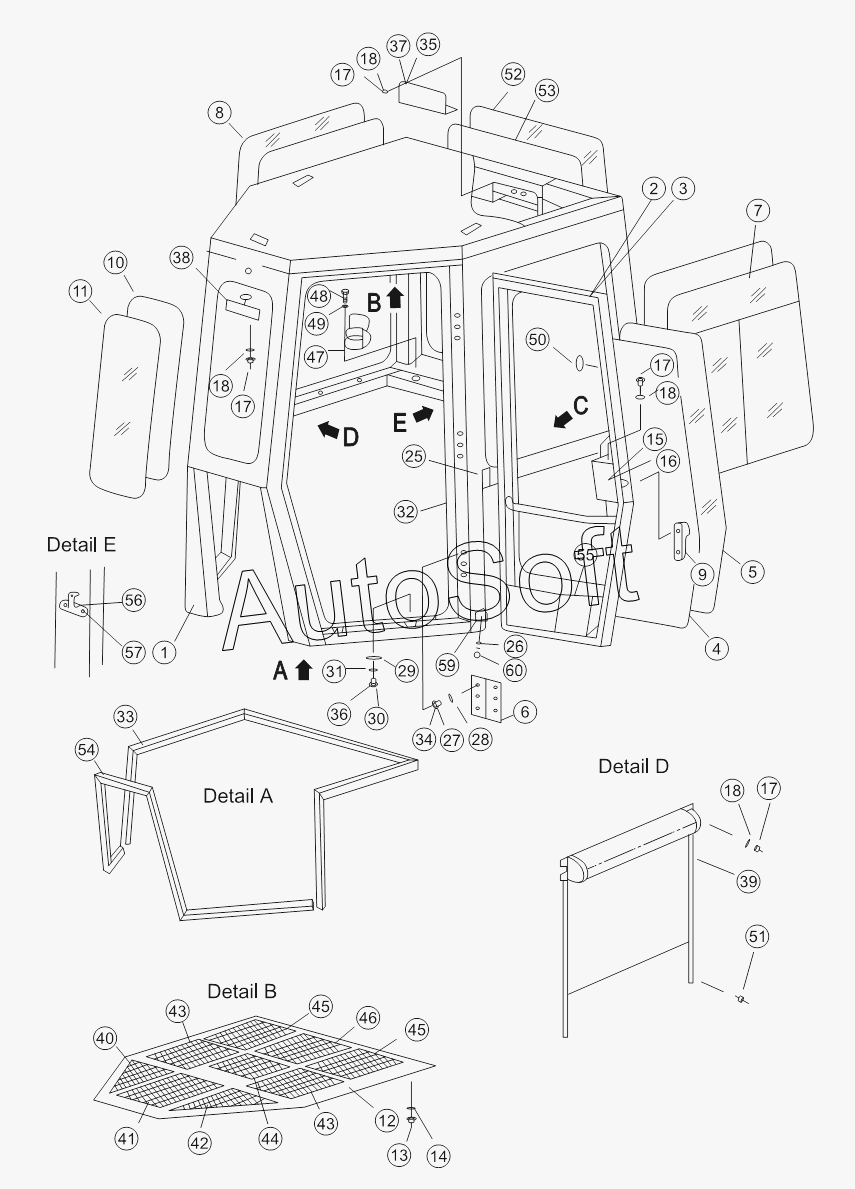

Каталог запасных частей к технике: Shantui SD22 (вариант) (2013). CAB ASSEMBLY
/157.gif)
48
35
36
37
38
39
40
41
42
43
43
44
45
45
46
47
34
49
50
51
52
53
54
55
56
57
59
60
14
2
3
4
5
6
7
8
9
10
11
12
13
1
15
16
17
17
17
17
18
18
18
18
26
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Frame | |
| 2 | 2***0 | Door | |
| 3 | 2***0 | Door | |
| 4 | 2***0 | Glass gib | |
| 5 | 2***1 | Glass | |
| 6 | 1***0 | Рама оконная левая в сборе | |
| 7 | 2***0 | Window | |
| 8 | 2***0 | Window | |
| 9 | 2***0 | Lock assy | |
| 10 | 2***0 | Glass gib | |
| 11 | 2***2 | Glass | |
| 12 | 1***0 | Шарнир | |
| 13 | 0***5 | Screw | |
| 14 | 2***0 | Shim | |
| 15 | 2***6 | Cover | |
| 16 | 2***7 | Cover | |
| 17 | 0***2 | Screw | |
| 18 | 0***0 | Washer | |
| 26 | 0***8 | Гайка | |
| 27 | 0***0 | Болт | |
| 28 | 0***2 | Шайба | |
| 29 | 2***3 | Cover | |
| 30 | 0***0 | Болт | |
| 31 | 0***5 | Уплотнительная шайба | |
| 32 | 2***0 | Stamping steel ribbon | |
| 33 | 2***4 | Stamping steel ribbon | |
| 34 | 0***5 | Болт | |
| 35 | 2***5 | Plate | |
| 36 | 0***5 | Болт | |
| 37 | 2***4 | Plate | |
| 38 | 1***0 | Mirror | |
| 39 | 2***0 | Abat vent | |
| 40 | 2***7 | Sponge | |
| 41 | 2***8 | Sponge | |
| 42 | 2***9 | Sponge | |
| 43 | 2***0 | Sponge | |
| 44 | 2***1 | Sponge | |
| 45 | 2***2 | Sponge | |
| 46 | 2***3 | Sponge | |
| 47 | 1***0 | Seat, Teacup | |
| 48 | 0***6 | Болт | |
| 49 | 0***3 | Шайба | |
| 50 | 0***6 | Cover | |
| 51 | 0***8 | Screw | |
| 52 | 2***0 | Glass gib | |
| 53 | 2***5 | Glass | |
| 54 | 1***0 | Gib | |
| 55 | 2***6 | Stamping steel ribbon | |
| 56 | 2***1 | Seat plate | |
| 57 | 2***0 | Hook | |
| 58 | 2***0 | Hook | |
| 59 | 2***2 | Seat plate | |
| 60 | 1***0 | Shim |
