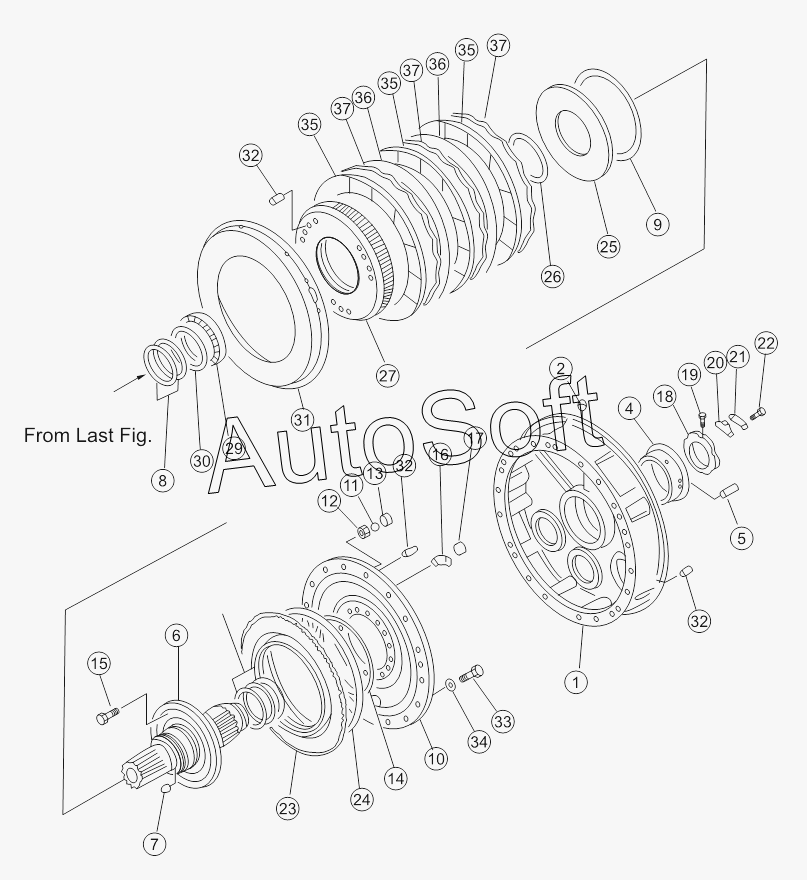

Каталог запасных частей к технике: Shantui SD22 (вариант) (2013). TRANSMISSION GEAR AND SHAFT (3/3)
/29.gif)
1
2
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
29
30
31
32
32
32
33
34
35
35
35
36
36
37
37
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Корпус | |
| 2 | 2***0 | Винт | |
| 4 | 1***0 | Втулка | |
| 5 | 0***6 | Фиксирующий штифт | |
| 6 | 1***2 | Вал | |
| 7 | 1***0 | Заглушка | |
| 8 | 1***0 | Герметичное кольцо | |
| 9 | 1***1 | Герметичное кольцо | |
| 10 | 1***2 | Гидроцилиндр | |
| 11 | 0***2 | Стальной шарик | |
| 12 | 1***1 | Чехол клапана | |
| 13 | 2***0 | Заглушка | |
| 14 | 1***0 | Кольцо | |
| 15 | 1***0 | Болт | |
| 16 | 1***0 | Замковая пластина | |
| 17 | 0***0 | Гайка | |
| 18 | 2***0 | Nut | |
| 19 | 1***0 | Штифт | |
| 20 | 2***0 | Прокладочная пластина | |
| 21 | 2***0 | Замковая пластина | |
| 22 | 0***4 | Болт | |
| 23 | 1***2 | Поршень | |
| 24 | 1***1 | Герметичное кольцо | |
| 25 | 1***0 | Рессора | |
| 26 | 0***0 | Открытое кольцо | |
| 27 | 1***1 | Шестерня | |
| 29 | G***4 | Bear | |
| 30 | 1***0 | Стопорное кольцо | |
| 31 | 1***0 | Барабан | |
| 32 | 0***8 | Фиксирующий штифт | |
| 33 | 0***0 | Болт | |
| 34 | 0***6 | Рессорная шайба | |
| 35 | 1***5 | Фрикционный диск | |
| 36 | 2***0 | Зубчатая пластина | |
| 37 | 1***0 | Волнистая пружина |
