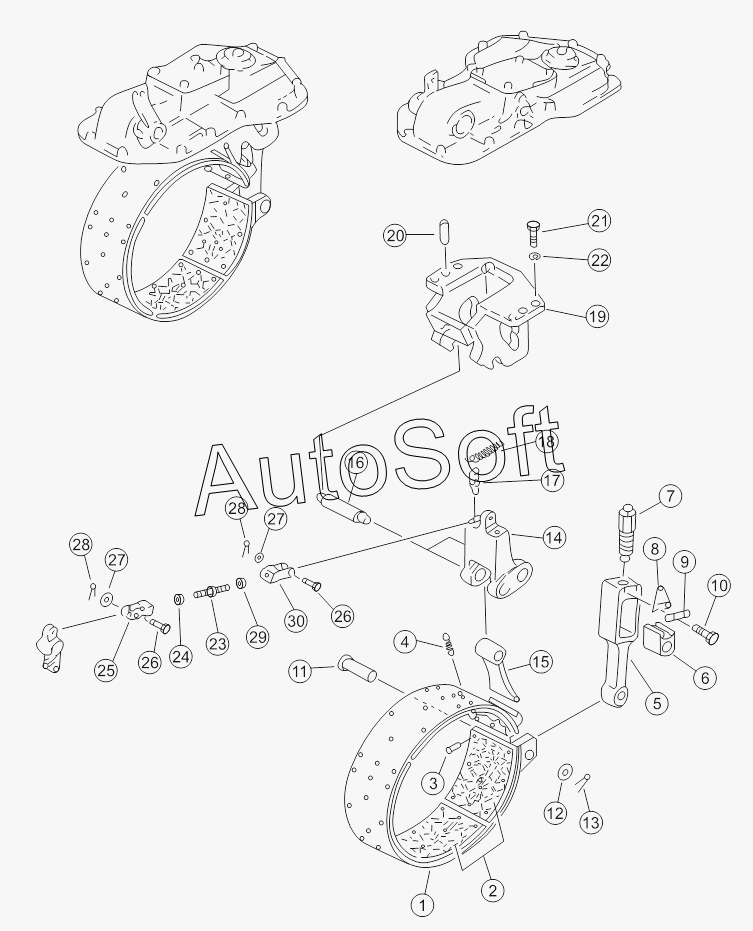

Каталог запасных частей к технике: Shantui SD22 (вариант) (2013). BRAKE BAND AND LINKAGE
/47.gif)
16
30
29
28
28
27
27
26
26
25
24
23
22
21
20
19
19
18
17
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 23Y-17B-00000 | 2***0 | Steering brake ass'y | |
| 1 | 1***1 | Тормозная лента | |
| 2 | 1***0 | Тормозной флиппер | |
| 3 | 0***2 | Заклепка | |
| 4 | 1***0 | Рессора | |
| 5 | 1***0 | Шток | |
| 6 | 1***0 | Блок | |
| 7 | 1***0 | Регулировочный болт | |
| 8 | 1***0 | Рессора | |
| 9 | 1***0 | Замковая пластина | |
| 10 | 0***6 | Болт | |
| 11 | 1***0 | Палец | |
| 12 | 1***0 | Шайба | |
| 13 | 0***0 | Разводной шплинт | |
| 14 | 1***0 | Рычаг | |
| 15 | 1***0 | Наконечник | |
| 16 | 1***0 | Вал | |
| 17 | 1***0 | Гнездо | |
| 18 | 1***1 | Рессора | |
| 19 | 1***2 | Скоба | |
| 19 | 1***2 | Bracket L.H | |
| 20 | 1***0 | Фиксирующий штифт | |
| 21 | 0***0 | Болт | |
| 22 | 0***5 | Шайба | |
| 23 | 1***0 | Bolt adjusting | |
| 24 | 0***0 | Nut | |
| 25 | 1***0 | Вилка | |
| 26 | 0***5 | Палец | |
| 27 | 0***6 | Шайба | |
| 28 | 0***5 | Разводной шплинт | |
| 29 | 0***0 | Nut | |
| 30 | 1***0 | Вилка |
