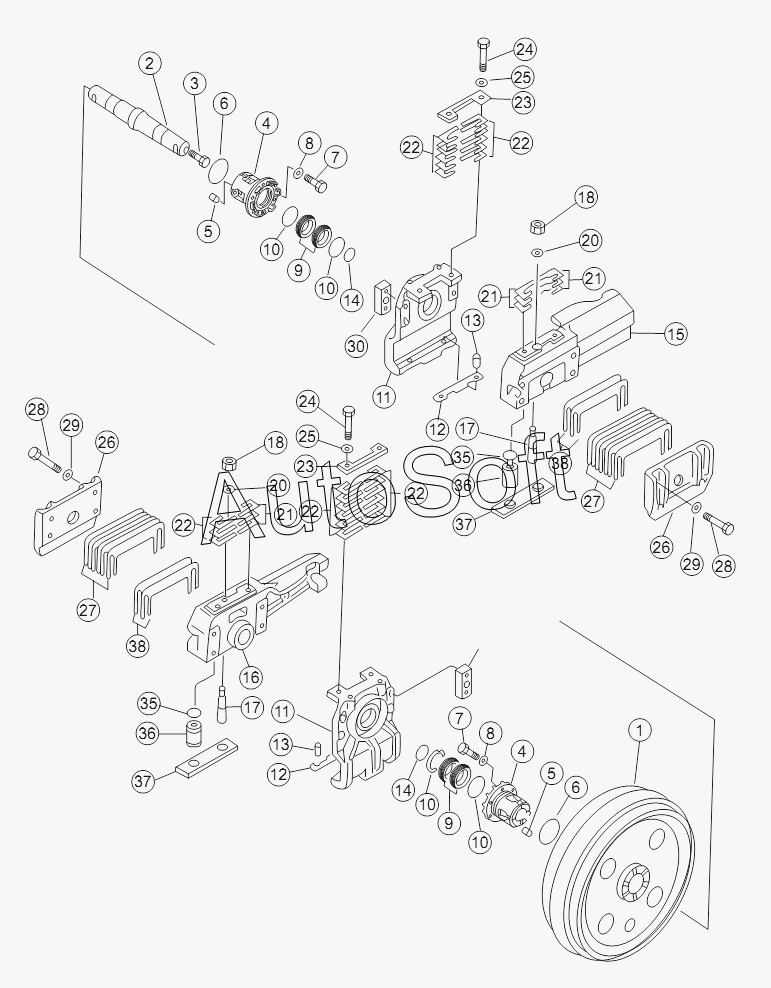

Каталог запасных частей к технике: Shantui SD22 (вариант) (2013). FRONT IDLER
/75.gif)
27
27
18
18
20
20
21
21
21
22
22
22
22
22
23
23
24
24
25
25
26
26
17
17
28
28
29
29
30
35
35
36
36
37
37
38
38
9
9
1
2
3
4
4
5
5
6
6
7
7
8
8
10
10
10
10
11
11
12
12
13
13
14
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 154-30-00291 | 1***1 | Направляющее колесо | |
| 1 | 1***8 | Направляющее колесо | |
| 2 | 1***2 | Вал направляющего колеса | |
| 3 | 0***4 | Plug | |
| 4 | 1***1 | Распорное кольцо | |
| 5 | 1***0 | Фиксирующий штифт | |
| 6 | 0***0 | Кольцо | |
| 7 | 0***5 | Болт | |
| 8 | 0***6 | Рессорная шайба | |
| 9 | 1***1 | Герметичное кольцо | |
| 10 | 1***0 | Кольцо | |
| 11 | 1***1 | Guide frame | |
| 12 | 1***3 | Амортизационная пластина | |
| 13 | 0***5 | Штифт | |
| 14 | 0***0 | Кольцо | |
| 15 | 1***1 | Опора (левая) | |
| 16 | 1***1 | Опора (правая) | |
| 17 | 1***0 | Штифт | |
| 18 | 1***0 | Гайка | |
| 20 | 0***5 | Шайба | |
| 21 | 1***0 | Shim, adjusting | |
| 22 | 1***0 | Shim, adjusting | |
| 23 | 1***0 | Прижимная пластина | |
| 24 | 1***0 | Винт | |
| 25 | 0***8 | Шайба | |
| 26 | 1***3 | Боковая пластина | |
| 27 | 1***1 | Adjusting washer | |
| 28 | 0***5 | Болт | |
| 29 | 0***0 | Рессорная шайба | |
| 30 | 1***0 | Гнездо | |
| 35 | 1***0 | Прокладочная пластина | |
| 36 | 1***0 | Резиновая шайба | |
| 37 | 1***1 | Направляющая пластина | |
| 38 | 1***0 | Adjusting washer |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
