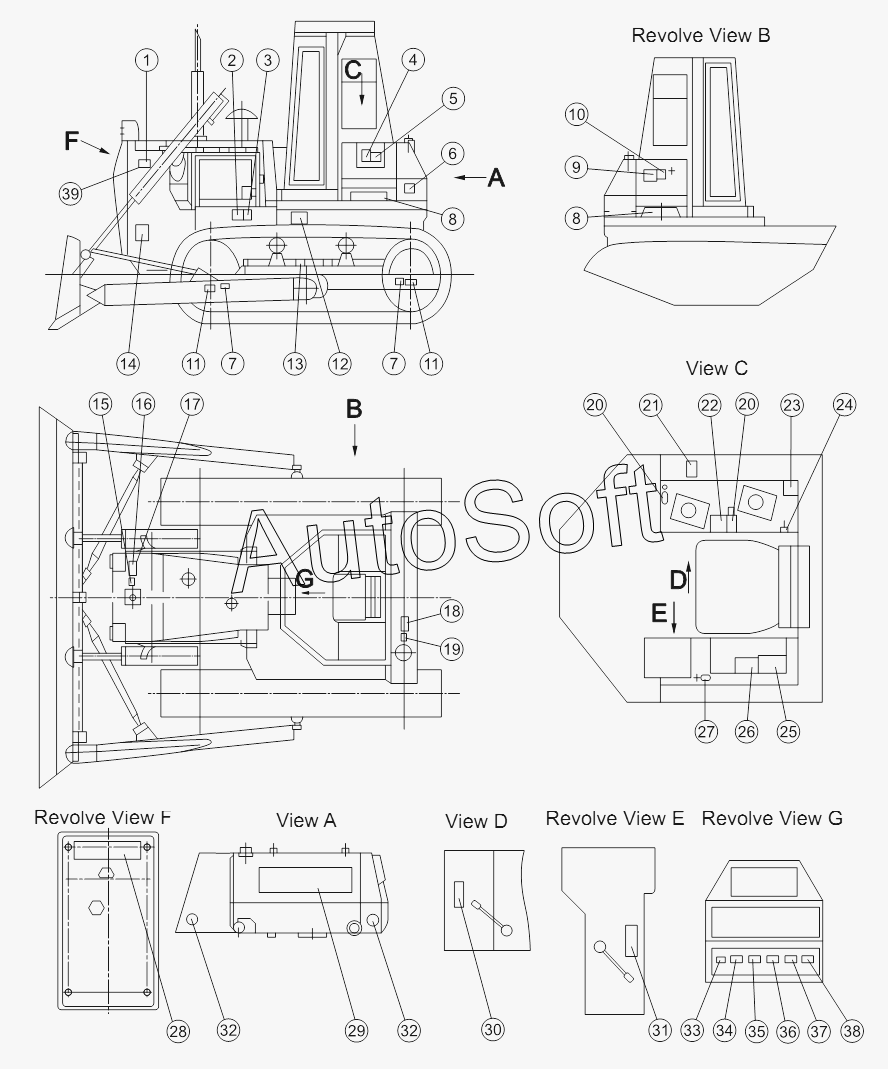

Каталог запасных частей к технике: Shantui SD16 (вариант) (2014). MARKS AND PLATES 16Y-90E-001 V1.0 - MODEL SD16E
/223.gif)
1
2
3
4
5
6
7
7
8
8
9
10
11
11
12
13
14
15
16
17
18
19
20
20
21
22
22
23
24
25
26
27
28
29
30
31
32
32
33
34
35
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***0 | Фирменная этикетка | |
| 2 | 0***0 | Plate | |
| 3 | 0***0 | Plate | |
| 4 | 0***0 | Plate | |
| 5 | 0***0 | Plate | |
| 6 | 0***0 | Маркировка обслуживания | |
| 7 | 0***1 | Label plate | |
| 8 | 1***1 | Label plate | |
| 9 | 0***0 | Инструкция по эксплуатации рабочего гидробака | |
| 10 | 0***3 | Plate | |
| 11 | 0***1 | Шильдик | |
| 12 | 0***0 | Plate | |
| 13 | 0***0 | Предохранительная табличка регулировки гусеничной ленты | |
| 14 | 0***0 | Label plate | |
| 15 | 0***1 | Plate | |
| 16 | 0***0 | Маркировка радиатора | |
| 17 | 0***0 | Заклепка | |
| 18 | 0***0 | Инструкция по эксплуатации рабочего топливного бака | |
| 19 | 0***2 | Plate | |
| 20 | 1***2 | Логотип SHANTUI | |
| 21 | 0***0 | Plate | |
| 22 | 0***1 | Маркировка управления куном | |
| 22 | 0***3 | Plate | |
| 23 | 0***8 | Plate | |
| 24 | 1***2 | Таблица смазки (на английском языке) | |
| 25 | 0***0 | Заводская табличка | |
| 26 | 0***0 | Plate | |
| 27 | 0***2 | Label plate | |
| 28 | 0***0 | Label plate | |
| 29 | 0***0 | Label plate | |
| 30 | 0***1 | Plate | |
| 31 | 0***2 | Маркировка рычага переключения скорости | |
| 32 | 1***3 | Label plate | |
| 33 | 0***6 | Label plate | |
| 34 | 0***7 | Label plate | |
| 35 | 0***8 | Label plate | |
| 36 | 0***4 | Label plate | |
| 37 | 0***3 | Label plate | |
| 38 | 0***1 | Label plate | |
| 39 | 0***0 | Rivet |
