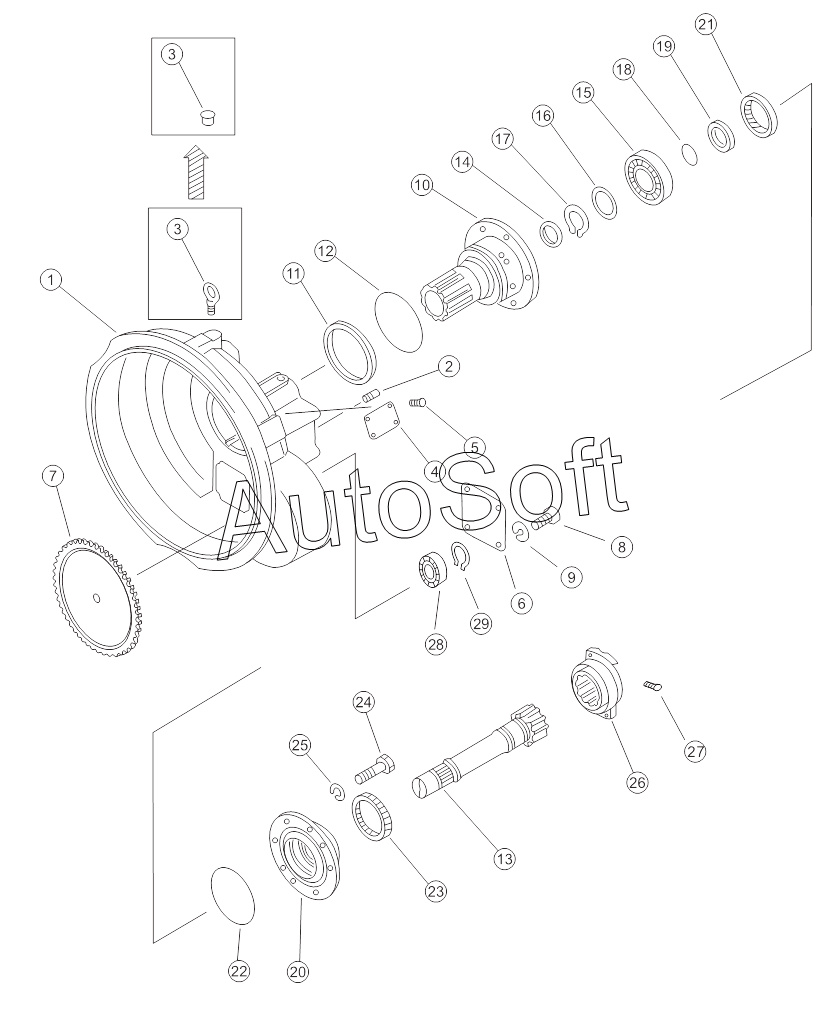

Каталог запасных частей к технике: Shantui SD16 (вариант) (2014). TORQUE CONVERTER HOUSING 16Y-11-001 V1.0
/23.gif)
1
2
3
3
4
5
6
7
8
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***9 | Картер | |
| 2 | 0***8 | Заглушка | |
| 3 | 0***8 | Болт с ушком | |
| 4 | Y***1 | Label plate | |
| 5 | 0***0 | Заклепка | |
| 6 | 1***A | Cover | |
| 7 | 1***8 | Шестерня | |
| 8 | 0***5 | Болт | |
| 10 | 1***1 | Опора направляющего колеса | |
| 11 | 1***0 | Герметичное кольцо | |
| 12 | 0***0 | O-ring | |
| 13 | 1***8 | Вал турбины | |
| 14 | 1***3 | Кольцо уплотнительное | |
| 15 | G***4 | Bearing | |
| 16 | 1***4 | Проставка | |
| 17 | 0***0 | Кольцо стопорное | |
| 18 | 1***6 | Кольцо круглого сечения | |
| 19 | 1***7 | Опора | |
| 20 | 1***5 | Крышка | |
| 21 | 0***0 | Oil seal | |
| 22 | 0***5 | O-ring | |
| 23 | 1***0 | seal | |
| 24 | 0***5 | Bolt | |
| 25 | 0***6 | Рессорная шайба | |
| 26 | 1***0 | Муфта | |
| 27 | 0***3 | Пресс-масленка | |
| 28 | G***3 | Double row angular contact ball bearing | |
| 29 | 0***5 | Открытое кольцо |
