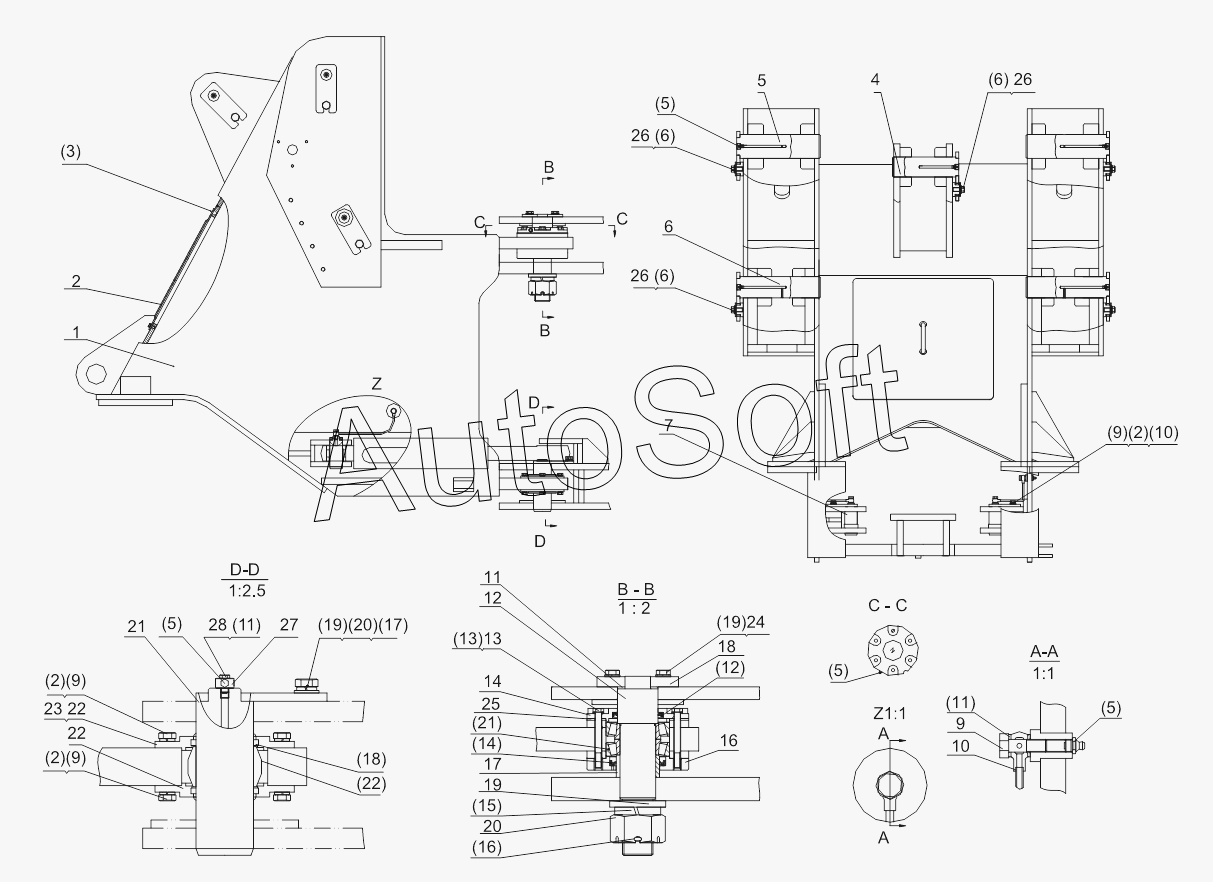

Каталог запасных частей к технике: Shantui SL-50W (2013). FRONT FRAME ASSEMBLY
1
1
2
4
5
6
7
9
10
11
12
13
14
16
17
18
19
20
21
22
22
23
24
25
26
26
26
27
28
(2)
(2)
(2)
(3)
(5)
(5)
(5)
(5)
(6)
(6)
(6)
(9)
(9)
(9)
(10)
(11)
(11)
(12)
(13)
(14)
(15)
(16)
(17)
(18)
(19)
(19)
(20)
(21)
(22)
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| (10) | G***5 | Washer | |
| (11) | J***2 | Combined washer | |
| (12) | G***1 | Seal ring | |
| (13) | G***2 | Bolt | |
| (14) | G***1 | Seal ring | |
| (15) | G***3 | Washer | |
| (16) | G***1 | Cotter pin | |
| (17) | G***5 | Washer | |
| (18) | S***1 | Dust ring | |
| (19) | G***3 | Bolt | |
| (2) | G***3 | Washer | |
| (20) | G***3 | Washer | |
| (21) | G***7 | Bearing | |
| (22) | G***5 | Joint bearing | |
| (3) | G***7 | Bolt | |
| (5) | G***2 | Oil cup | |
| (6) | G***3 | Bolt | |
| (9) | G***3 | Bolt | |
| 1 | Z***A | Front frame | |
| 1 | Z***A | Front frame | |
| 10 | Z***A | Lubricating pipe | |
| 11 | Z***4 | Adjusting gasket | |
| 12 | Z***5 | Upper link shaft | |
| 13 | Z***6 | Washer | |
| 14 | Z***7 | Bearing cover | |
| 16 | Z***9 | Bearing base | |
| 17 | Z***0 | Sleeve | |
| 18 | Z***1 | Press board | |
| 19 | Z***A | Pan | |
| 2 | Z***A | Cover board | |
| 20 | Z***8 | Slotted nut | |
| 21 | Z***0 | Lower jointed shaft assy | |
| 22 | Z***9 | Lower jointed bearing cover | |
| 23 | Z***0 | Pad | |
| 24 | Z***6 | Washer | |
| 25 | Z***7 | Adjusting gasket | |
| 26 | D***5 | Washer | |
| 27 | D***5 | Base | |
| 28 | D***6 | Link bolt | |
| 4 | Z***D | R/pin assy,tipping cylinder | |
| 5 | Z***D | R/pin assy,movable arm | |
| 6 | Z***D | R/pin assy,lifting cylinder | |
| 7 | Z***0 | F/pin assy,steering cylinder | |
| 9 | Z***3 | Link bolt |
