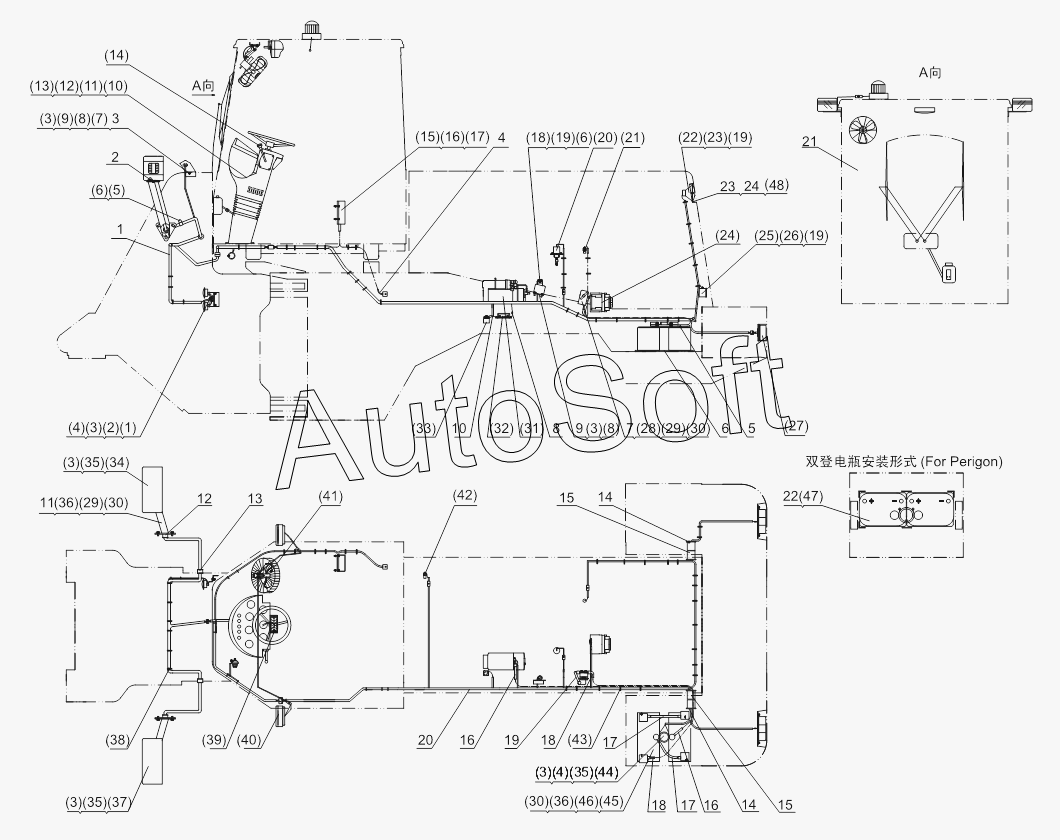

Каталог запасных частей к технике: Shantui SL-50W (2013). ELECTRICAL SYSTEM SL50W-3
1
2
3
4
5
6
7
8
9
10
11
11
12
13
14
14
15
15
16
16
16
17
17
18
18
19
20
20
20
21
22
23
24
(1)
(2)
(3)
(3)
(3)
(3)
(3)
(3)
(4)
(4)
(5)
(6)
(6)
(7)
(8)
(8)
(9)
(10)
(10)
(10)
(10)
(11)
(12)
(13)
(14)
(15)
(16)
(17)
(18)
(19)
(19)
(19)
(20)
(20)
(20)
(21)
(21)
(22)
(23)
(24)
(24)
(24)
(25)
(26)
(27)
(28)
(29)
(29)
(30)
(30)
(30)
(31)
(31)
(31)
(32)
(33)
(34)
(35)
(35)
(35)
(36)
(36)
(37)
(38)
(39)
(40)
(41)
(42)
(43)
(44)
(45)
(46)
(47)
(48)
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| (1) | D***0 | Twin-horn set | |
| (10) | D***2 | Instrument desk assy | |
| (10) | D***3 | Instrument desk assy | |
| (10) | D***2 | Instrument desk assy | |
| (10) | D***3 | Instrument desk assy | |
| (11) | G***3 | Bolt | |
| (12) | G***5 | Washer | |
| (13) | G***3 | Washer | |
| (14) | D***0 | Electric control handle | |
| (15) | D***0 | Control device | |
| (16) | G***1 | Bolt | |
| (17) | G***0 | Nut | |
| (18) | D***1 | Starting relay | |
| (19) | G***3 | Washer | |
| (2) | G***1 | Bolt | |
| (20) | D***1 | Flameout electromagnet | |
| (20) | D***0 | Flameout electromagnet | |
| (20) | D***0 | Flameout electromagnet | |
| (21) | D***1 | Temperature sensor | |
| (21) | D***3 | Water temperature sensor | |
| (22) | D***0 | Rear big lamp | |
| (23) | G***8 | Bolt | |
| (24) | D***0 | Generator assy | |
| (24) | D***1 | Generator assy | |
| (24) | D***0 | Generator assy | |
| (25) | D***1 | Back-up warner | |
| (26) | G***8 | Bolt | |
| (27) | D***1 | SANYU rear lamp | |
| (28) | D***0 | Manual power switch | |
| (29) | G***1 | Bolt | |
| (3) | G***3 | Washer | |
| (30) | G***3 | Washer | |
| (31) | D***0 | Starter assy | |
| (31) | D***0 | Starter assy | |
| (31) | D***1 | Starter assy | |
| (32) | D***0 | ZEEMAN insurance | |
| (33) | D***0 | Relay | |
| (34) | D***2 | R/F big lamp | |
| (35) | G***1 | Bolt | |
| (36) | G***5 | Washer | |
| (37) | D***1 | L/F big lamp | |
| (38) | D***0 | Clamp | |
| (39) | D***1 | Top lamp | |
| (4) | G***0 | Nut | |
| (40) | D***0 | Work lamp | |
| (41) | D***0 | Fan | |
| (42) | D***1 | Temperature sensor | |
| (43) | D***0 | Clamp | |
| (44) | D***0 | Electromagnetic switch | |
| (45) | D***0 | Accumulator assy | |
| (46) | G***0 | Nut | |
| (47) | D***0 | Accumulator assy | |
| (48) | D***0 | Rear lamp | |
| (5) | D***0 | Clamp | |
| (6) | G***8 | Bolt | |
| (7) | D***0 | Battery main switch | |
| (8) | G***1 | Bolt | |
| (9) | G***5 | Washer | |
| 1 | D***6 | Front wiring harness | |
| 10 | D***1 | Preheating wiring harness 2 | |
| 11 | Z***L | Lamp frame assy | |
| 11 | Z***R | Lamp frame assy | |
| 12 | Z***1 | Insulation covering 2 | |
| 13 | Z***3 | Insulation covering 1 | |
| 14 | Z***4 | Insulation covering | |
| 15 | Z***6 | Rubber protective covering | |
| 16 | D***3 | Starter power cord | |
| 16 | D***3 | Starter power cord | |
| 17 | Z***0 | Battery connecting wire | |
| 18 | Z***1 | Battery ground wire | |
| 19 | Z***2 | Ground wire | |
| 2 | Z***2 | Insulation covering 3 | |
| 20 | D***4 | Rear wiring harness | |
| 20 | D***4 | Rear wiring harness | |
| 20 | D***4 | Rear wiring harness | |
| 21 | D***3 | Driver's cab electrical fitting drawing | |
| 22 | Z***A | Rubber board | |
| 23 | Z***0 | R/r shade assy | |
| 24 | Z***1 | L/r shade assy | |
| 3 | D***2 | Protective board | |
| 4 | D***0 | Wiring harness to computer box | |
| 5 | Z***5 | Rubber board | |
| 6 | Z***1 | Rubber board | |
| 7 | Z***9 | Mounting board to power switch | |
| 8 | Z***3 | Mounting board | |
| 9 | D***0 | Preheating wiring harness 1 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
