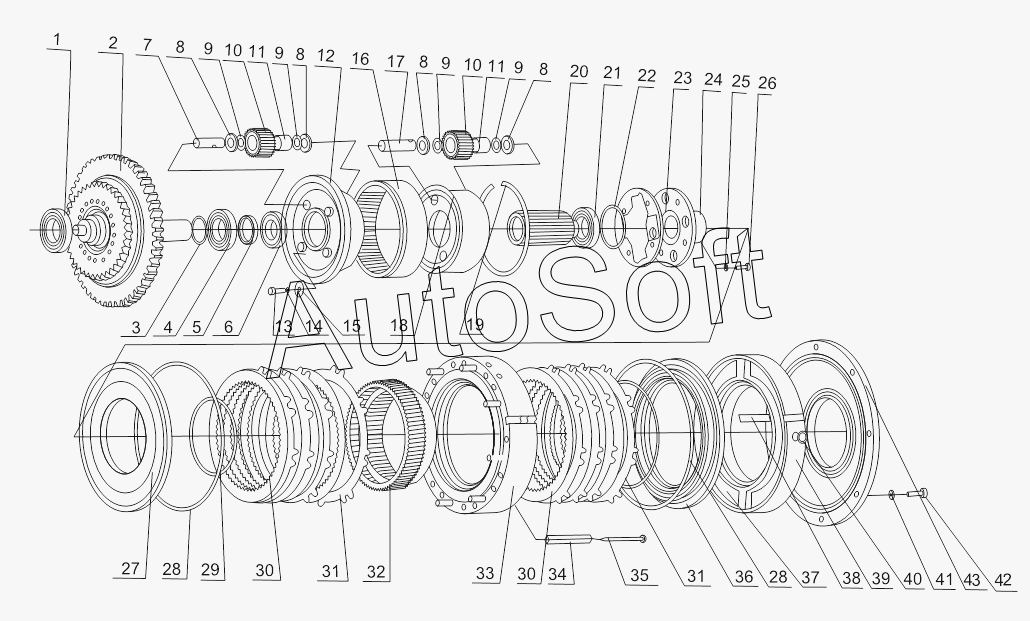

Каталог запасных частей к технике: Shantui SL-50W (2013). GEARBOX TWO SHAFT AND PLANET LINE PART (HANGZHOU ADVANCE)
33
23
24
25
26
27
28
28
29
30
30
31
31
32
22
34
35
36
37
38
39
40
41
42
43
12
2
3
4
5
6
7
8
8
8
8
9
9
9
9
10
10
11
11
1
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | G***6 | Bearing | |
| 2 | Z***2 | Overrun clutch | |
| 3 | 4***1 | Spacer ring | |
| 4 | G***6 | Bearing | |
| 5 | 4***2 | Regulating ring | |
| 6 | G***6 | Bearing | |
| 7 | 4***1 | Reverse gear planet shaft | |
| 8 | 4***7 | Washer | |
| 9 | 4***9 | Distance sleeve | |
| 10 | 4***8 | Planet wheel | |
| 11 | G***9 | Roller pin | |
| 12 | 4***3 | Reverse gear planet frame | |
| 13 | G***3 | Bolt | |
| 14 | G***3 | Washer | |
| 15 | 4***1 | Lockwasher | |
| 16 | 4***6 | Reverse gear internal-geared | |
| 17 | 4***1 | One gear planet shaft | |
| 18 | 4***1 | One gear planet frame | |
| 19 | 4***0 | Collar | |
| 20 | 4***6 | Sun wheel | |
| 21 | G***5 | Ball bearing | |
| 22 | G***1 | Collar | |
| 23 | 4***1 | Arresting disc | |
| 24 | 4***1 | Connect disc | |
| 25 | G***3 | Washer | |
| 26 | G***6 | Bolt | |
| 27 | 4***A | Piston body | |
| 28 | 4***A | Outer ring seal | |
| 29 | 4***A | Inner ring seal | |
| 30 | 5***3 | Active piece assembly | |
| 31 | 4***1 | Slave piece | |
| 32 | 4***2 | One gear internal-geared | |
| 33 | 4***5 | Friction disk isolate frame Assembly | |
| 34 | 4***7 | Spring | |
| 35 | 4***6 | Spring pin | |
| 36 | 4***A | Inner ring seal | |
| 37 | 4***A | One gear piston body | |
| 38 | 4***3 | Mounted plate | |
| 39 | 4***4 | One gear cylinder body | |
| 40 | G***1 | O-ring | |
| 41 | G***4 | Washer | |
| 42 | G***3 | Bolt | |
| 43 | 4***A | Middle cover |
