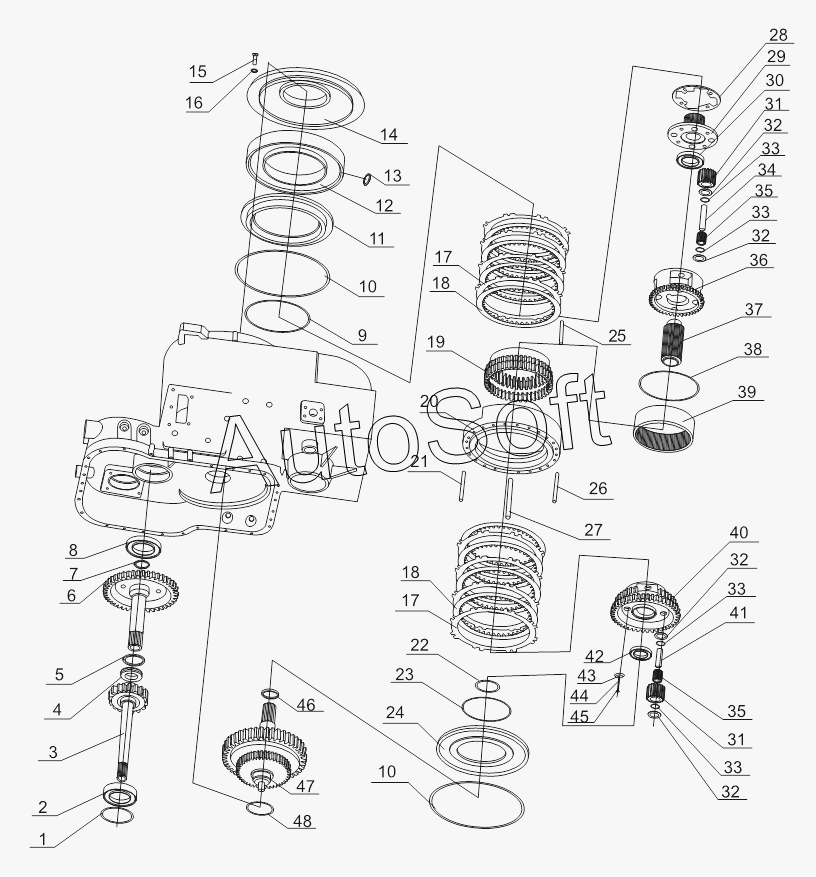

Каталог запасных частей к технике: Shantui SL-50W (2013). GEARBOX ASSEMBLY 2 (370801)
37
25
26
27
28
29
30
31
31
32
32
32
32
33
33
33
33
34
35
35
36
24
38
39
40
41
42
43
44
45
46
47
48
12
2
3
4
5
6
7
7
7
8
9
10
10
11
1
13
14
15
16
17
17
18
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | B***3 | Seal | |
| 2 | G***6 | Bearing | |
| 3 | B***A | Gear | |
| 4 | G***1 | Bearing | |
| 5 | B***4 | Seal | |
| 6 | B***A | Gear | |
| 7 | B***5 | Adjusting gasket | |
| 7 | B***6 | Adjusting gasket | |
| 7 | B***7 | Adjusting gasket | |
| 8 | G***1 | Bearing | |
| 9 | B***1 | Seal | |
| 10 | B***1 | Seal | |
| 11 | B***8 | Piston | |
| 12 | B***3 | Cylinder body | |
| 13 | 0***6 | Кольцо круглого сечения | |
| 14 | B***0 | Cover | |
| 15 | 0***0 | Bolt | |
| 16 | 0***2 | Washer | |
| 17 | B***7 | Passive disc | |
| 18 | B***0 | Driving disc | |
| 19 | B***2 | Ring gear | |
| 20 | B***6 | Bracket | |
| 21 | B***5 | Pin roll | |
| 22 | 0***0 | Открытое кольцо | |
| 23 | B***3 | Seal ring | |
| 24 | B***2 | Piston | |
| 25 | B***4 | Plate | |
| 26 | B***5 | Pin | |
| 27 | B***4 | Spring | |
| 28 | B***6 | Stop pan | |
| 29 | B***7 | Connect pan | |
| 30 | G***N | Bearing | |
| 31 | B***5 | Planet | |
| 32 | B***2 | Washer | |
| 33 | B***4 | Sleeve | |
| 34 | B***5 | Shaft | |
| 35 | G***9 | Roller pin | |
| 36 | B***3 | Planetary carrier | |
| 37 | B***1 | Sun gear | |
| 38 | B***4 | Snap ring | |
| 39 | B***2 | Ring gear | |
| 40 | B***1 | Planetary carrier | |
| 41 | B***3 | Planetary Shaft | |
| 42 | G***0 | Bearing | |
| 43 | B***6 | Shims | |
| 44 | 0***6 | Washer ,spring | |
| 45 | G***5 | Bolt | |
| 46 | B***1 | Adjusting gasket | |
| 47 | B***0 | Clutch assembly | |
| 48 | B***4 | Adjusting gasket |
